有关波导双工器的设计问题
录入：edatop.com 点击：
我是初涉双工器的设计，现在在做一个波导双工器，具体结构是两个波导单漠片的滤波器加一个T街头(ET)，目前两个滤波器都已经单独仿真好了（RL<-25dB），T接头也仿真了一下，就是连到一块之后两个通带的驻波怎么都下不来了，好的时候只有-7dB左右！现在不知道是哪出问题了，请教各位大侠能指点一下！谢谢！
不论是双工还是滤波，不像中国的房屋机械式的拼接而成的，要这么简单人人都能做了！你一定缺少实战经验了。
首先感谢楼上的指导。
以前没有做过这类的，从好多设计资料上看到一般双工器基本的设计步骤是先用模式匹配法分析、优化设计构成双工器的单个带通滤波器，得到满足电气指标的滤波器结构参数；再计算T型接头，优化T型结膜片的尺寸和位置，得到反射最小的结构参数，最后连接滤波器和T型接头，改变滤波器和T型接头之间的长度或调整T型接头匹配元件的参数，在两个频段内进行输入驻波比优化。可是我做到后面时，两个频段的驻波就是很差，几乎就不太怎么往好的变，所以还的请大侠们指点指点！我应该怎么做才能做好这类的双工器！谢谢！
我没做过双工器,也不是大侠,但我看以前的同事做时,当指标不好时,在接口腔体某处再加一个调谐钉来调谐------尽管仿真结果都很好了,但实际做时还要这么做.
感谢楼上的指点！你说的这点我一定会在实验调试的时候注意的！感谢！
最好将结构图发上来具体分析，除了调谐的问题外，还要看et之前和之后的结构，之后的H端尺寸要小过L端，之前要看是不是直接连接空波导或匹配结构的，直接连接空波导反射会差些

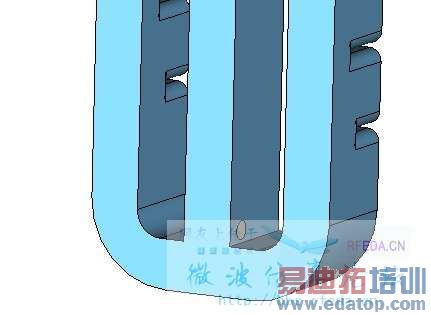

感谢大家帮助！由于时间关系我只抓了一张建模时的图片希望大家能看的清。我现在将大概的图传上，大家看后能再指点指点啊！谢谢！

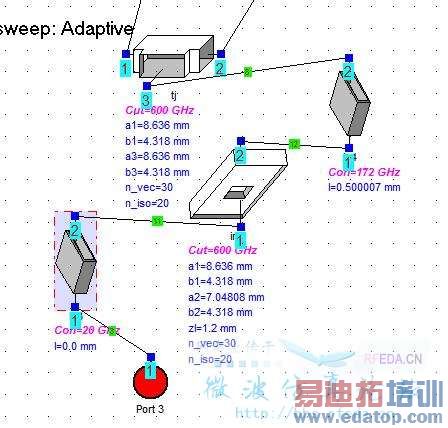

看得不清楚，特别是ET。通常会在ET前做些类似下图的匹配

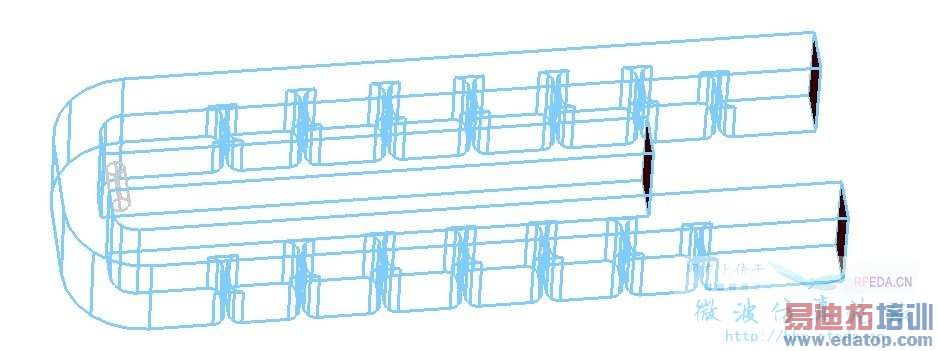

3D模型类似下面的：
单独仿真好之后，还要联合仿真，也要看看隔离度
感谢楼上的指导，你的图我基本上是明白了，就是在ET之前a边有一个膜片来匹配它，是不是这样?
先说声不好意思啊！我的图太过于简单、粗略了，我的结构是在ET之前垂直于a边上有一个直径2的金属杆，是想通过它来匹配的，不知道这样做是不是可以做到？
这是我的QQ:274164839，不知道能否成为 你的朋友！谢谢
