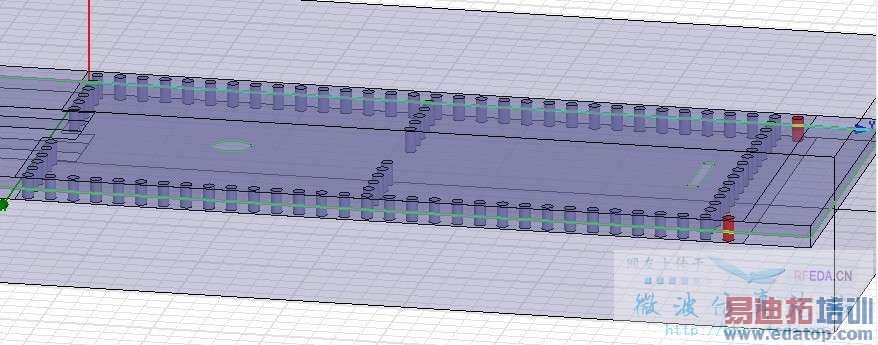

本人最近在仿一个两层的SIW....含交叉耦合....1-2...2-3...3-4感性耦合....1-4容性耦合...
仿出来的S参数...在需要的频段感觉还是达不到要求....而旁边的寄生响应很讨厌...现在也不知道该怎么再改了...
仿出来的S参数...在需要的频段感觉还是达不到要求....而旁边的寄生响应很讨厌...现在也不知道该怎么再改了...
你是利用双层PCB或者其他材质来实现四腔SIW滤波器，首先指出楼主的几点可能出现错误的地方
1，你做的是四阶交叉耦合，1和4间的容性交叉耦合是很弱的，而2和3之间的磁耦合很强，个人感觉你的槽线的几何尺寸可能不太够。
2，你采用探针激励方式，也就是CPW方式，一般是cPW的长度越长，而Qe就会越小，对应的滤波器带宽也就越大，粗略估算了你的FBW在4%左右，所以感觉你的CPW长度可能还有问题。另外，CPW中的g也不需要你那么大，否则腔体会泄露。
3，还有就是你的输入输出分别在顶层和底层，你设置端口时需要将中间金属层设为共同的底。
4，还有，你即使设计好了，仍然需要将底层的输出过度到顶层，才能方便测试把！
5，假如你用的是SIW中的基模TE101，那么就不可能在低频段出现寄生，总而言之，个人感觉你的寄生不好可能是你model的问题。
学习学习！
