怎么进行设计滤波匹配电路
录入：edatop.com 点击：
有高人指教下吗谢谢
把15-j22 匹配到50欧902m-908mhz
不懂匹配和滤波之间关系
把15-j22 匹配到50欧902m-908mhz
不懂匹配和滤波之间关系
先做一个阻抗变换网络，将15-j22变换成50ohm，再做一个50ohm输入输出的滤波网络，级联就行了
谢谢楼上
还有个问题对于匹配的问题
对于可以用2个动态元件或pai形或t形匹配的 我看有些论文上用的多个动态元件匹配的为什么有什么规律和区别吗？谢谢
带宽不一样
谢谢楼上 初学请大家指导

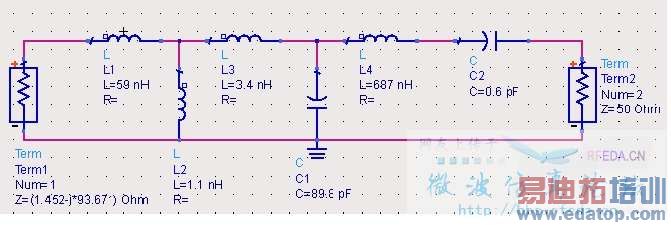

左右是如何匹配的呢
是一个滤波电路加一个t型网络吗？
这个用阻抗匹配软件看，从term1开始向右，看到哪是50ohm，这之前都是阻抗匹配的。后面都是滤波器。
但是说白了，阻抗匹配也是有滤波功能的，只要是有电抗元件都有滤波功能，区别就在于你的设计目标是什么。
