波导腔体交叉耦合滤波器-腔体长度的确定
录入：edatop.com 点击：
在做的工作如签名。
耦合系数是可以通过调整开窗实现比较准确的值。但是腔体的尺寸该如何计算初始值呢？我知道不含交叉耦合的，可以通过二分之一波长减去两端开窗的附加时延。但是有交叉耦合的话，一个谐振腔可能有3个开窗。在这种情况下，如何计算谐振腔长度的初始值？
我做的是6个腔的，两个交叉耦合项。我在没有初始值的情况，在HFSS调整3个腔的尺寸，调了很久，也没能调处出带外对称的两个传输零点来。
忘有经验的朋友赐教～
耦合系数是可以通过调整开窗实现比较准确的值。但是腔体的尺寸该如何计算初始值呢？我知道不含交叉耦合的，可以通过二分之一波长减去两端开窗的附加时延。但是有交叉耦合的话，一个谐振腔可能有3个开窗。在这种情况下，如何计算谐振腔长度的初始值？
我做的是6个腔的，两个交叉耦合项。我在没有初始值的情况，在HFSS调整3个腔的尺寸，调了很久，也没能调处出带外对称的两个传输零点来。
忘有经验的朋友赐教～

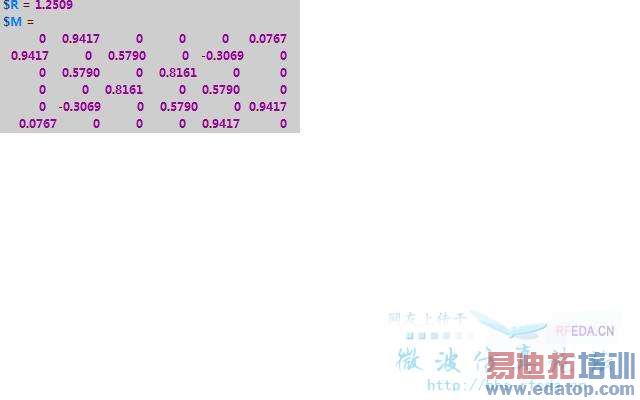

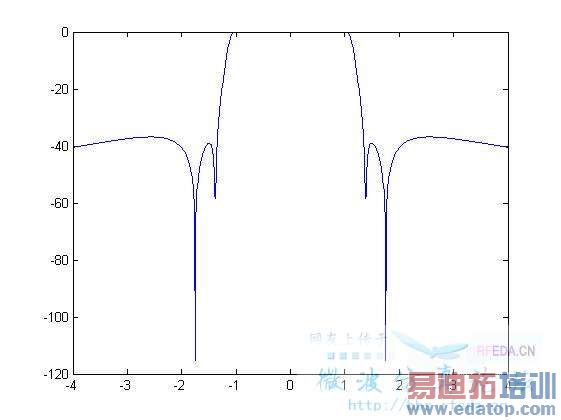

附上耦合系数矩阵，通过该矩阵理论计算的曲线，和仿真的曲线。觉得现在做滤波器很多都在做交叉耦合的。希望大家能多交流。或者加我的QQ详细交流～非常感谢～
.JPG443_29609_ca7dbcde9864088.jpg)
感谢！！
我是求助贴。
你的耦合矩阵式对称的
弄个非对称的看看 通过自耦合的大小确定谐振腔谐振频率
具体尺寸根据 用hfss或差不多的软件确定吧
一般输入输出腔 的谐振频率大一点
具体怎么调 建议你写个调试的软件 根据交叉耦合几个经典的文章 编一个 不是很难
直接用hfss调试滤波器会死人的
实际工程应用中，交叉耦合是不需要用软件来仿真的，因为我们现在没有计算交叉耦合系数的公式（原来的计算耦合系数的公式并不适合于计算交叉耦合，这一点我已经我已经问过西电的教授），实际做滤波器，我们的交叉耦合都是调试出来的。因此，你没有必要方针交叉耦合！
腔体长度跟交叉耦合关系不大，交叉耦合主要就是确定传输零点的，这个可以通过单独调窗口确定
5楼的朋友：波导管的交叉耦合是可以精确设计的。腔体的没必要精确设计。
楼主：如用矩形波导，6腔做不出要求的频响。要加腔或用园波导多模来实现。
受教了，朋友们
用HFSS直接调滤波器的确耗时耗电耗精神，要命．
