混频系统中滤波器的使用请教
录入：edatop.com 点击：
最近在做频率合成 采用混频方式得到一个频率点，相噪、杂散指标要求比较高

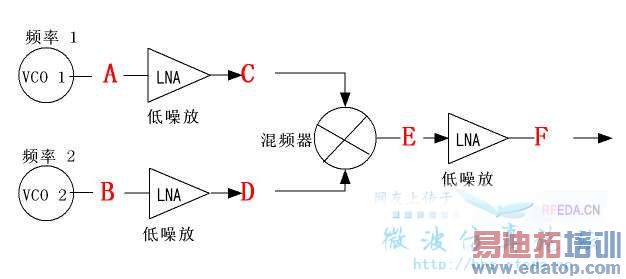

图中，由VCO产生的频率1与频率2混频 ，上变频，即频率1+频率2，然后放大 得到所需频率点，图中A、B、C、D、E、F 为可能所需滤波器。A、B为VCO后面的滤波，C、D、F为滤除低噪放引起的谐波，C、D、E可以增大混频器端口隔离度。
想请教的是：
1、在保证系统性能、减小电路体积上来考虑，A、B、C、D、E、F 哪几个滤波器是必须的？
2、在不混频，VCO直接输出情况下，VCO输出之后是否还需要滤波器？
谢谢各位了！
图中，由VCO产生的频率1与频率2混频 ，上变频，即频率1+频率2，然后放大 得到所需频率点，图中A、B、C、D、E、F 为可能所需滤波器。A、B为VCO后面的滤波，C、D、F为滤除低噪放引起的谐波，C、D、E可以增大混频器端口隔离度。
想请教的是：
1、在保证系统性能、减小电路体积上来考虑，A、B、C、D、E、F 哪几个滤波器是必须的？
2、在不混频，VCO直接输出情况下，VCO输出之后是否还需要滤波器？
谢谢各位了！
哪位高手 帮忙解决下啊
1. C,D,E必须的，F是否需要还要看你的系统要求。
2.即使不做混频，是否需要滤波器，还要看你的系统要求。
问问你们的系统工程师对谐波，杂散的要求吧！
谢谢首席斑竹呵呵
考虑下感觉说的很对
由于D之前放大器产生的谐波在混频器工作频率之外，所以我就留下C、E了
混频后会产生很多频谱，因此，E点的滤波器是必不可少的。其他地方的滤波器可以不要，当然如果有条件加，在C，D或者A，B处也加上滤波器是最好的。
