HMC440环路计算请教
录入：edatop.com 点击：
以前用PLL 都是采用的ADI。因为想提高鉴相频率，这才采用了HMC440。ADI的环路滤波用软件计算就可以了，很方便。
HMC440在计算环路的时候，我糊涂了。

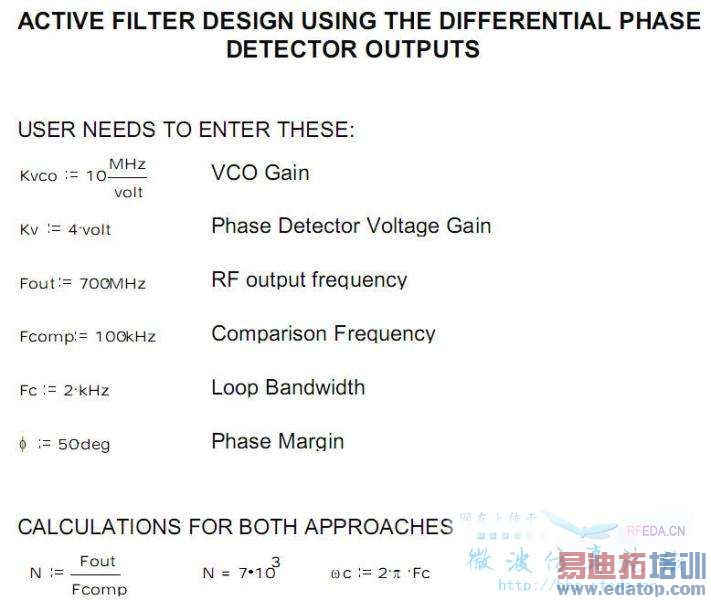

环路公式为
R1=(Kv*Kvco)/(ωc*ωc*N*cosφ*C2),
R2=tanφ/(ωc*C2);
我参照的是 PLL Performance, Simulation, and Design ” 2001, Second Edition 119页 这里面的计算方法
Kv：2V （HMC440鉴相增益）
Kvco：40MHz/v
N：10
ωc：2×3.14×1MHz 环路带宽 1MHz
φ：48度
C2：2200pf
在计算过程中，MHz我转换成Hz，pF转换成F，别的不变。
可按照这个计算的值，环路始终不能锁定。1Mhz的环路应该很宽了。我的鉴相频率25Mhz。

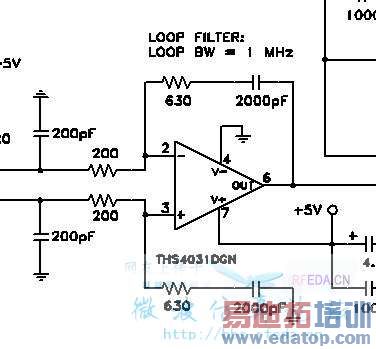

我用这个公式计算HMC440 datasheet上所给的参考环路7页上的，计算出的R2与datasheet上给出的偏差不小
现在我真的糊涂了。
请各位帮我看看 到底是哪里的问题 谢谢了。环路始终无法锁定，急人啊
