螺旋滤波器零点的加载

录入：edatop.com 点击：

最近在做一个螺旋的滤波器需要加载零点，电耦合的零点可以加上去，用探针探入两个谐振杆的开路端但是探针探头很长，觉得稳固性也不是很好，磁耦合则怎么加都加不上去，无论放在什么位置，好像都很产生相应的零点，请教大家螺旋滤波器的零点该怎么加载？

几阶的滤波器啊

两个三阶需要分别加1 3 的电耦合和磁耦合

有没有个图可以看看的

使用环耦合可以实现！

你不上圖?邊看邊分析

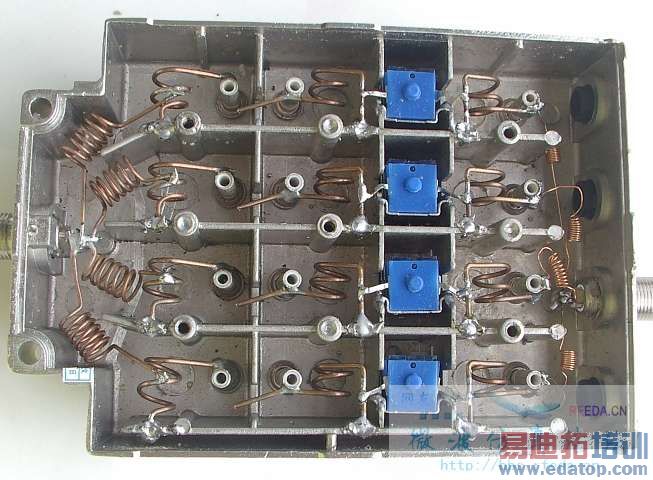

还是等我上一个图看看吧:

6楼发的东西可以解释下吗？开始以为是个4路的合路器，但是看后边的输出貌似是一个不是四个。整个电路时怎么走的？图中中空的小柱子和蓝色的部分都是什么作用？我只做过最普通的螺旋结构，这个有些费解啊

6楼的是低成本的L波段腔体滤波器？
