17G带通滤波器Designer仿真结果,“左右肩”斜的厉害,怎么回事?

录入:edatop.com    点击:
问题如上,仿出来的S21带内插损斜的太厉害了,怎么调整都没办法调成平的,不知道是软件没用对还是耦合有错,用得结构是最简单的平行微带线,3阶的,下面是仿真出来的问题图形



耦合有问题
另外看一下仿真设置有没有问题,比如中心频率什么的



带外有峰,没有优化好!

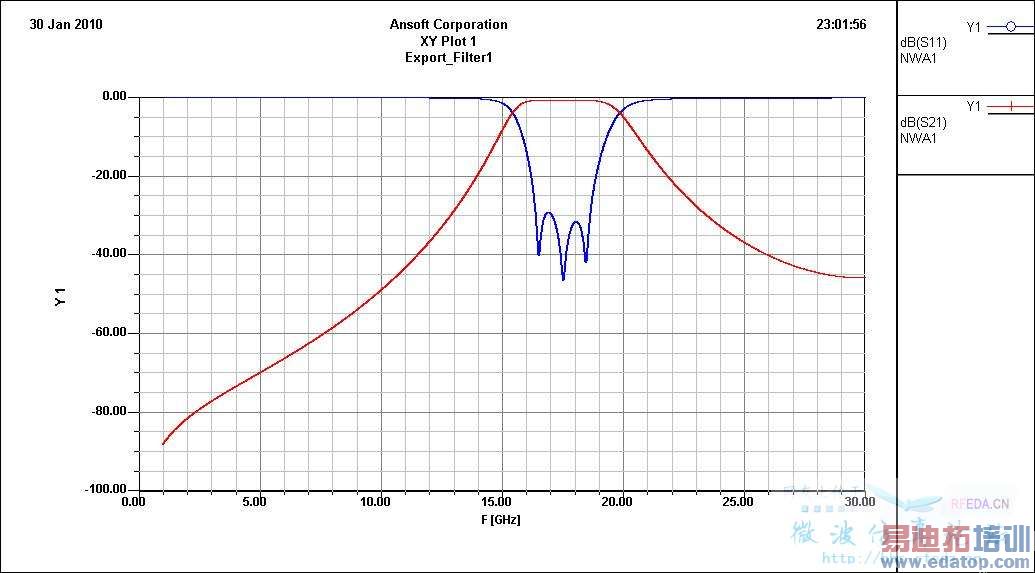

这是1-30G的结果,我学的浅,能说得更详细点吗



主要是你的耦合没搞好



你是用ADS优化做的吗,cerrentEF是否收敛了?



优化下不就行了
另外帅哥你的点数有的少呀





    我用designer做得



    你的图片是用Designer的吗?我那个不允许做你图中这么宽的通带,只允许0.4-0.5G。
    另:头一次有人夸我帅,谢谢呵



    现在找到一个可能的原因,还不太肯定。
    原来仿真的时候只设了3层,微带线,介质板和地,现在又加了空气腔,仿出来的图形,带内倒是挺端正了,但是带外又翘起来了,愁啊
