835M滤波器设计求助
录入：edatop.com 点击：

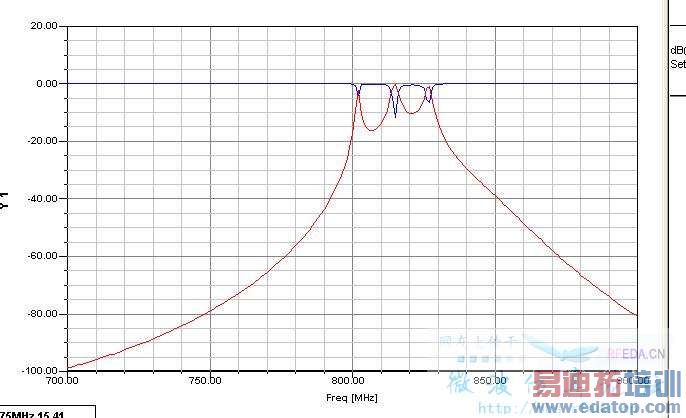

我要做一个中心835M的滤波器，带宽是10M，带外抑制在870890》90dB，回损》20dB，波动0.5max，插损1.5max。外型尺寸是给定的，我根据这个外型画了一模型，模型图和仿真后的图形大概就是这样，但是这个图形我调试了两天都没法把图形调好，所以现在也不敢去做实物，请各位高手帮我看看该怎么摆弄这个模型，该在什么地方做调整？

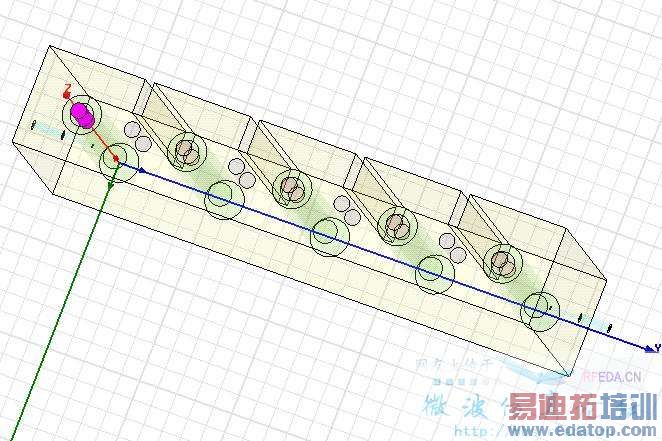

这个是HFSS模型，希望有大侠帮我看看有多少地方需要修改，我想修改了做个实物看看。
在电脑仿真调试很难调出来，如果性能有把握的话加工出来再调吧！
是不是在电脑上一般不进行全腔仿真呀？
只是进行双腔和但腔的本证模仿真呀？
在软件中调也是可以调的，找个好点的电脑或服务器，耐心的调是可以仿出来的。
你做的这个频段不是很高，就按你说的只是进行双腔和单腔的本证模仿真，按照仿真尺寸加工实调一般都可以调出来。
需要注意的是，仿真的时候最好把中心频率和带宽仿准，这样调试出来的东西就比较符合指标。
要用手调去做全波仿真的话很不现实，太慢了，建议运用space mapping或者一些收敛算法进行仿真，抑或是进行协同仿真，又快又准。
但一般这种简单的滤波器也没必要全部仿真
最好先路仿真看能做出来
先要理论上能实现。
