发夹滤波器求助

录入：edatop.com 点击：

小弟做了一个810M的微带发夹带通滤波器，带宽40M，momentem仿真的时候差损-1.7，但是做出板子来却是-12,请问这是什么原因？板子是FR-4的

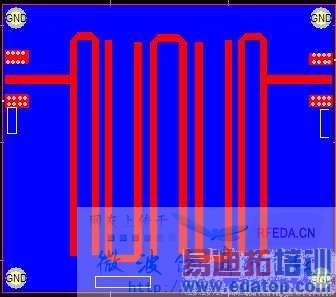

最好用F4B的板做。插入损那么大，有没有版图，让大家给你分析下。

我按照仿真的值在protel里画的，今天把momentem里的图直接导入protel里对比了一下，稍微有些差别，但是感觉差别不大，是不是这个原因？

驻波对不对?

驻波很好。但是频率上移了30M，我现在已经调回来了，就是这个差损不知道该怎么调，也不知道什么原因。

是不是因为带宽太窄的原因？

5%的带宽也不是特别的窄啊.有可能是板材的原因

你理论上够的话
那实际出来也够
除非你理论上就不够
你看看你的仿真
看看Q值有好都

FR-4的板材工作在1G以下应该没什么问题吧？我做的放大器什么的一直都是用FR-4，效果都还可以

在你需要输出的时候，输出端的位置才是关键,一般要靠手动调节，很多时候防不准
