频率搬移PLL（Frequency-Translation PLL）

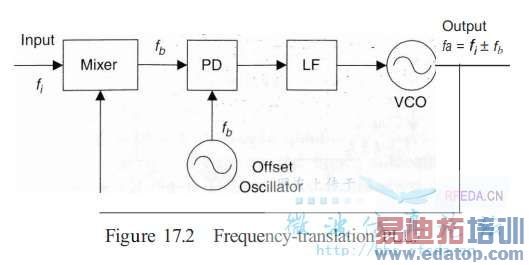

如上图是Gardner著书《Phaselock-Techniques》中411页中介绍的频率搬移的锁相环模型。将外差电路和锁相环电路结合起来，结构上就是把经典PLL模型中的分频器改成了这里的混频器。我想请教前辈们，这里的环路滤波器是怎么设计的？经典PLL模型中的环路滤波器都有现成的公式或者软件设计，环路滤波器的各参数和传输特性有关，特别是计算公式中将分频器的分频值N放在里边，而这里将分频器换成了混频器，那么原来的计算公式就不适用了。这个应用电路的环路滤波器的设计资料好少，我只好在本站里向各位前辈请教了，先行谢谢啦！



在这种混频电路中，其实分频器 可以看做分频次数为1。环路滤波器的计算 并不涉及具体的频率。任然使用电路中的 Kv等参数就可以。若使用仿真软件，可以将VCO的频率认为降低些，Kv等参数不变进行仿真计算。根据我的经验，仿真结果和实际测试相差不多。



环路滤波器取决于VCO，压控电压小于5V用经典无源环路，高于5V用有源环路。如果混频器采用下变的话。公式改成fb=fa-fi。你只需将PLL控制字中频率部分写成fb的频率。VCO就会输出fa的频率。

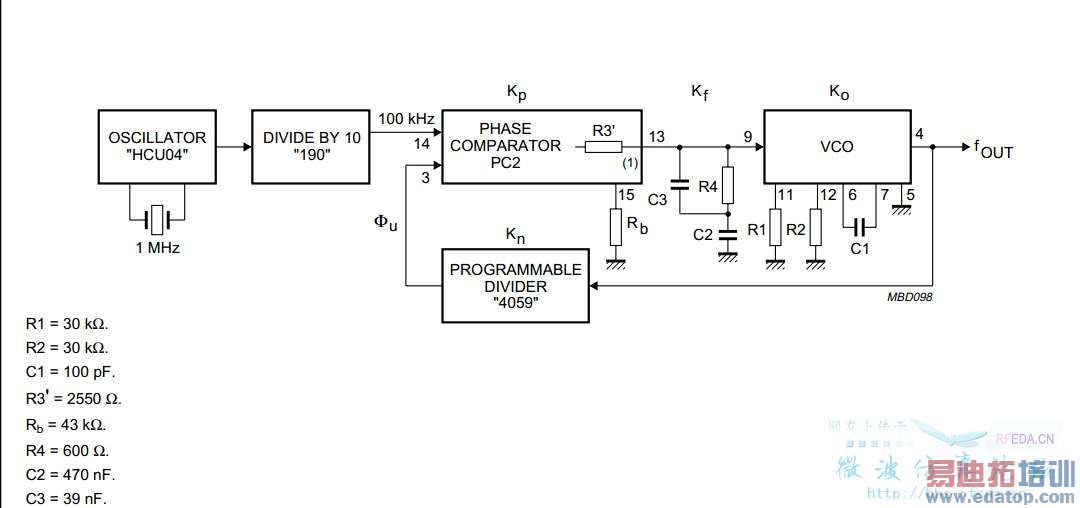

谢谢前辈！我对您“只需将PLL控制字中频率部分写成fb的频率。VCO就会输出fa的频率。”这句话还是不太理解，我是用PLL芯片74HCT9046A中的PC2作为我的鉴相器，环路滤波器用74HCT9046A芯片资料中推荐的无源滞后超前滤波器。如上图，就是将反馈通路中的分频器改成混频器，您能否就上图帮我分析一下？谢谢啦！



谢谢gzsea前辈，我的老师也说混频器的相位增益为1.但是我涉及的VCO输出频率到了20GHz以上，KV值接近800MHz/V，这样因为混频器增益比分频器大很多，而鉴相器的增益不变，是不是要将LF的增益减小？不知道具体怎么做，目前还在摸索之中。



混频增益应该不用考虑，20G的话 压控斜率有点大，估计滤波器不好做。多试试吧，有问题再讨论



好的，谢谢您！
