求助LDO中的调整管工作区问题
录入：edatop.com 阅读：

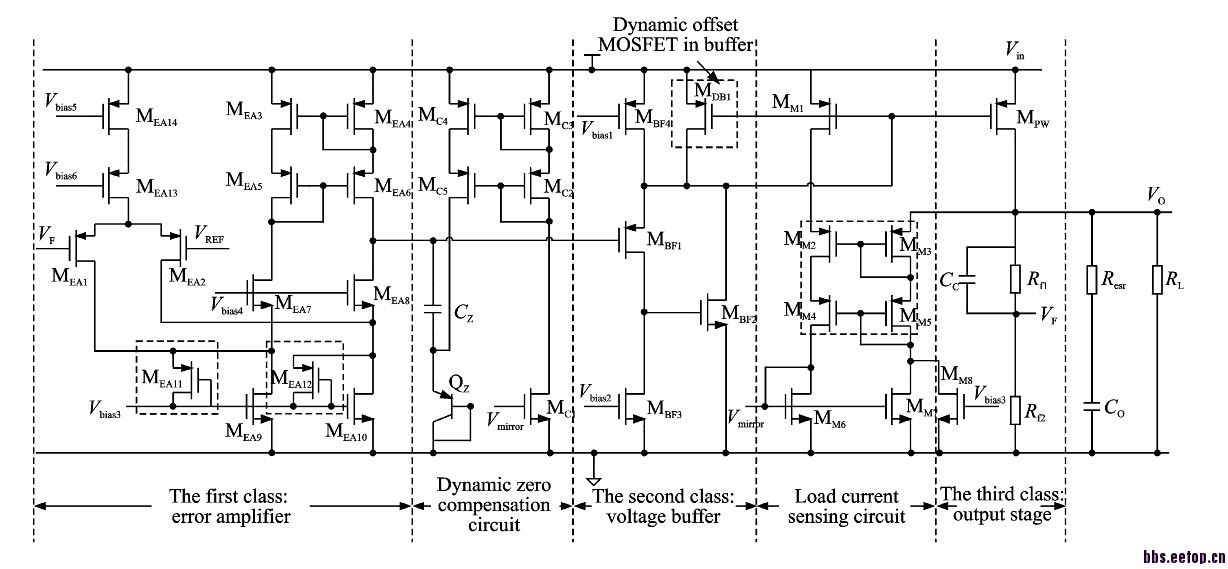

采用如图结构设计的LDO，即动态零点补偿结构，在仿ac时（开环仿真），输出为1mA和100mA时的增益差别巨大，1mA时，输出增益只有不到50dB，100mA时，增益超过110dB。dc仿真，查看调整管工作状态时发现，在100mA时，调整管工作在饱和区；在1mA时，调整管工作在线性区（按我期望它应该工作在亚阈区），且Vds很小，只有几mV。如果闭环仿真时，100mA时，管子是工作在饱和区，1mA时，是工作在亚阈区的，这也是跟我的设计想法相同的，且压差都是200mV正常。那么问题来了，开环时的仿真结果是否有问题呢?还有一个小问题就是调整管前面的buffer电流有没有什么要求，因为调整管的W/L很大，所以好像要考虑对电容充电，不太懂，望有大神指点迷津，thank you
图好复杂。不过也清晰
你好，请私信告诉我这个图对应paper的名字吗?我想研究一下，谢谢。
能上传个此图的论文嘛
学习学习，我也在研究LDO，能方便传个此论文看看嘛，
stb仿真没问题就可以的，开环仿时系统失调导致静态工作点偏移，你要是无聊想仿准确的开环AC，就在仿闭环时看一下输入两端的电压，会有一个极小的差别，仿开环时把这个小差别加进去就能正确得到开环AC特性了，不过没必要哈。
AC仿真最好不要真的开环
链接http://epub.cnki.net/kns/detail/detail.aspx?QueryID=2&CurRec=2&recid=&FileName=GTDZ201102018&DbName=CJFD2011&DbCode=CJFQ&pr=
