威尔逊电流源的疑惑

没图，没头没脑的这么问，让人没法回答啊，你说的应该推导一下输出电流和输入参考电流的关系式，就很清楚了

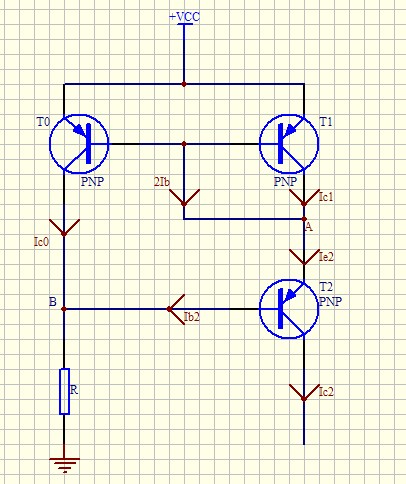

    [img]file:///C:/Documents%20and%20Settings/chenglijuan/Application%20Data/Tencent/Users/812368249/QQ/WinTemp/RichOle/}K`JBU]C[(2OA(MYJ55%XUU.jpg[/img] 非常不好意思，我是个新手，懂的不太多，希望能给解释一下

这个其实就是用PNP管的威尔逊啊，你在A、B节点列电流方程，就解出来Ic2关于IR的式子，结论就是Ic2近似＝IR。没法打公式，这么解释应该行了?

  谢谢了，  我知道最后推出公式来就是两个电流值几乎相等，我就是不明白它为什么是高度稳定的电流源呢

    这个电流源不稳定！没有共源共栅好

    模拟电路课本上介绍威尔逊电流源的时候说了这么一句话，T1管c-e串联在T2管的发射极，其作用与典型工作点稳定电路中的Re相同。因为c-e间等效电阻非常大，所以可使Ic2高度稳定。
我不明白的是怎么c-e间的等效电阻非常大呢?
谢谢了

    国产书还是不要看了，他的意思可能是复制精度和共源共栅电流镜的一样高罢了。稳定性要从时域开考虑。国产书不要看了。

    我们上学时学的都是国产书啊，好多还是自己学校编的，这本模拟电子课本是清华大学编的，按说还是有一定水平的啊

    模电看格雷原版吧，第五版

    原版好点

好，我找找看，谢谢了

好，我找找看，谢谢了

学习学习，看看
