LDO在环路裕度达到80dB以上时，瞬态仿真震荡。
录入：edatop.com 阅读：

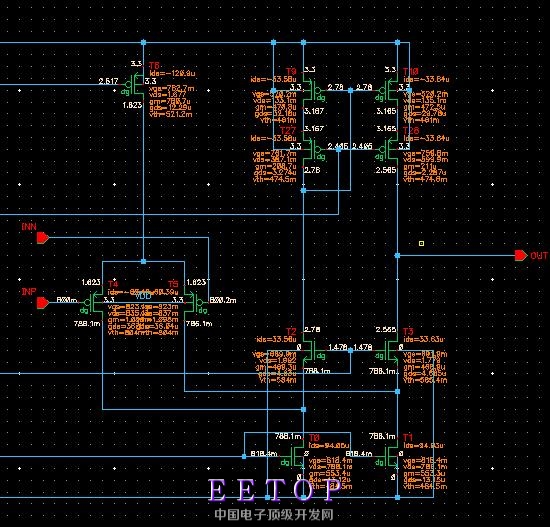

一个折叠cascode放大器为误差放大器的LDO（N管作为驱动管），有无负载时环路相位裕度达到70dB以上，瞬态仿真却出现了震荡。增益曲线中出现了个零点，不知道是不知那个零点的问题，如何解决到那个零点。
你瞬态输入等条件怎么加的?
一级运放，照理不会振的，是你的条件不太对吧
得把信息给全了，包括激励和负载情况。

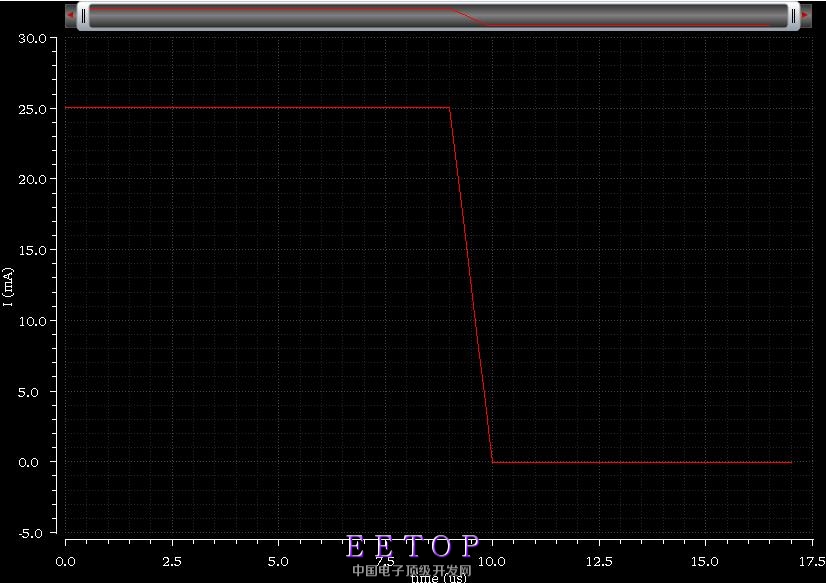

我的负载是一个脉冲信号，应该怎样加初始条件了?

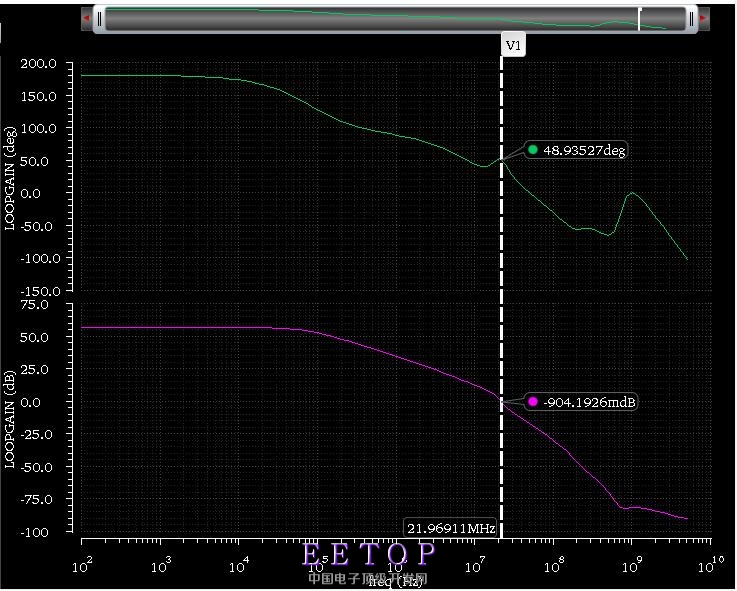

看一下加负载和不加负载的波特图

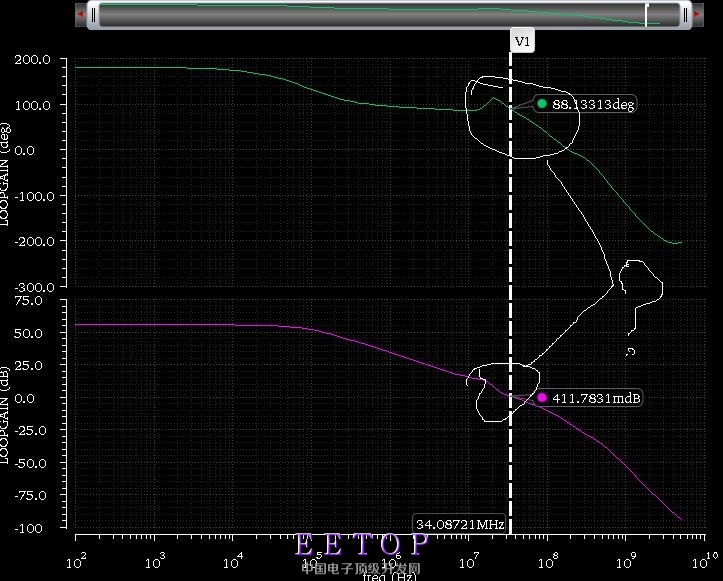

负载为零的波特图
负载用电阻串联mosfet开关代替理想电流源试试
这个运放带载能到25mA?
单极运放一般带载能力1mA以内，再大就需要特殊设计了。
仿真时输出可以加个0.1p~1P的负载。
抽电流太鸡巴大了。
是capless的?
带了一个100p的电容
你搞清楚，你那是零点，还是右半平面的极点。
