请教一个器件类型

录入：edatop.com 阅读：

各位战友：小弟做反向设计，在提取一个电路时，遇到了下面的一种器件，请教各位这是什么器件?

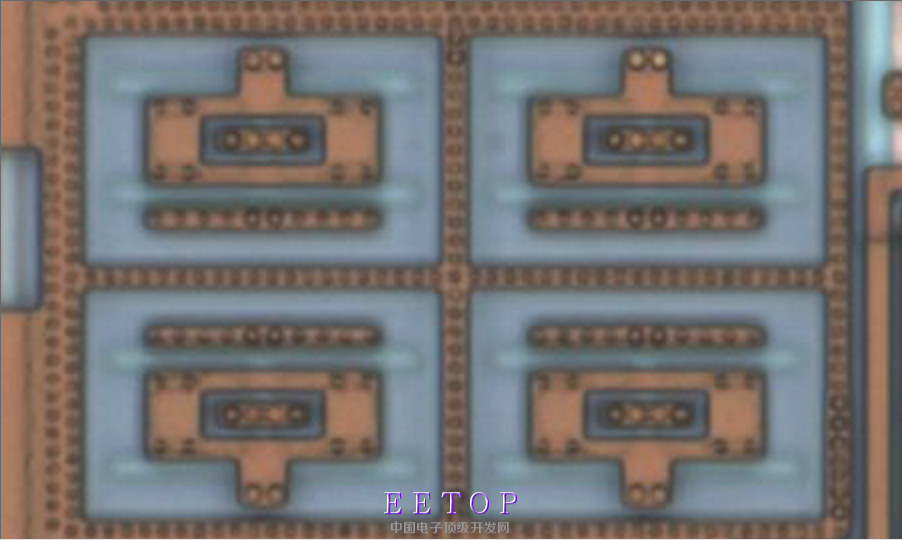

其中金属1、多晶层和有源区的图像依次如下：

我看着这个像是一个PMOS管，但是不理解为什么要做成这样，或者说这样做的优势在哪里?
请各位不吝赐教，小弟不胜感激。

自己顶一下！

大家都没有见过吗?看来比较冷门。

是TI的片子吗?没见过这种器件

不是TI的，这个器件是没见过。

我也有一些器件不懂求指教

可能是横向结构PNP

没有看太明白，您能帮忙指出哪里是基极、集电极和发射极吗?

PMOS电容? 应该还有金属2层啊。

金属2是用来和其它器件连接用的，我没放上来。

支持7楼。环形的是C ，中间是E，外面的是B

多谢回复，我放在电路里分析一下。
