谁做过fuse trim啊，帮忙看看啊～～

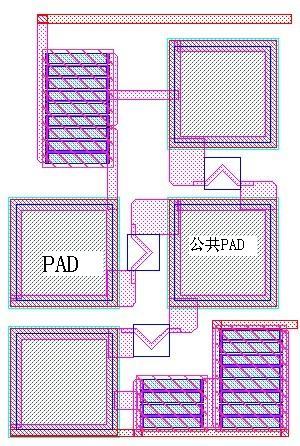

PAD用90×90，双层金属，window大概30×30，考虑温度系数的问题，利用高值方块电阻并联产生电路需要的小电阻值。

微调对象是电流大小，所以是并联方式，公共PAD是中间右边的那个
问题是：a·用Metal1做fuse的话，fuse电阻也就10几个方块，电阻值不过1欧姆左右，那我加2V电压是不是足够了?
           b·用Metal1做fuse，window是不是要由CP层和via层一起组成，我把这两层画成一样大小，重叠起来做window有没有问题?还是用metal2来做fuse，window就用CP层?
           C·PAD这么摆在中测时候会不会有麻烦?window大小开的是否合适?
     这些都是我自己想的，懂得帮帮忙啊，谢谢了先～～

a。这个问题我没法回答你，看看有没有做测试的，他们可能知道。
b。fuse一般会用顶层铝的下一层，window可以直接用cp层，不用打孔。
c。如果你要扎针，那放哪都无所谓。要是需要打线，就要考虑bonding。
各一个可以用的fuse的画法，双铝工艺使用metal 1做fuse，直接用cp，大小9*9左右，下面垫井，就可以了。

我们一般都是用顶层metal做fuse，个人觉得fuse的方向都保持一致，可能会好一些

   “ fuse一般会用顶层铝的下一层，window可以直接用cp层，不用打孔。”：如果不打孔，IMD不就会堵塞fuse蒸发的吗?
       “一个可以用的fuse的画法，双铝工艺使用metal 1做fuse，直接用cp，大小9*9左右，下面垫井，就可以了。”为什么要垫井呢，目的是什么呢?

      期待回答，谢谢，谢谢～～

   使用下一层metal是因为PAD去除氧化层是过腐蚀的。如果使用顶层，那么fuse腐蚀完以后就悬空了。使用下层metal，fuse会半露不露地，烧fuse的时候，蒸汽压力会顶开薄薄的氧化层。
  垫阱是为了防止fuse和衬底短路。阱是浮动电位的（电源和地也不要接），fuse即使不幸和它短路了也没关系。

回答的很好

非常感谢，非常感谢，非常感谢～～

XXX
XXX

metal Fuse 和 poly fuse 燒掉方式不同
metal 融掉後 可能會黏回來 所以有些開窗問題
還有 metal 阻亢小一般電流要比較大才會燒斷

    使用metal fuse，如果融掉后，又粘回来了，这个怎么解决?是窗开的不够吗?还是什么别的原因?望您指点一下

    请问 我用的metal fuse 而且用的是下层metal做的fuse ，window也有做，可是中测时发现 熔断后 又连上了 ，请问这是怎么回事?问题出在哪里?望指点一下~

CP层是什么?

有足够电流，有足够的窗，一般不会熔回来了。
除非你一点一点的加电流

g高手，膜拜中

真心感谢，学习了，知道为什么fuse下要垫阱，而且design rule里让使sub-metal fuse的原因了

真心感谢，学习了，知道为什么fuse下要垫阱，而且design rule里让使sub-metal fuse的原因了

good ！

学习了，感谢，不过，我还有个问题，就是做熔丝的熔断在哪里做，我觉得在设计熔丝的时候是不是还要考虑到熔断厂家的问题，我使用的是多晶熔丝

学习了

学习了
