self biased pll求助啊
录入：edatop.com 阅读：
问题1:

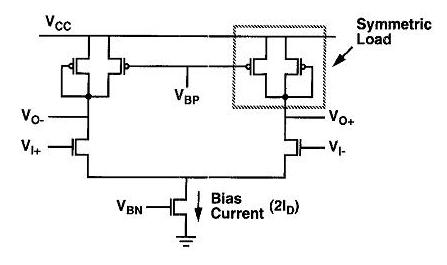

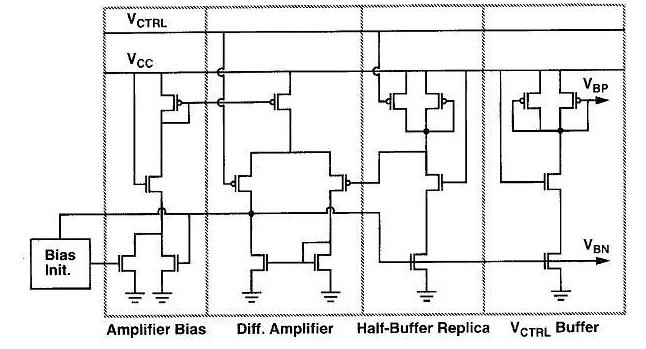

bias产生电路中的差分放大器是工作的，能够在VCC变化的时候，保持VBN控制的NMOS管子的电流保持不变啊?（百思不得其解啊）
问题2：
[attach]333075[/attach]

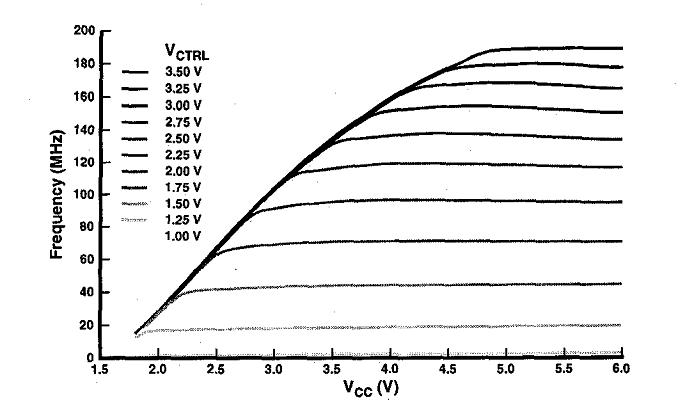

这是VCC变化时，VCO输出频率
当VCC变化时，前面产生的VBP和VBN是怎样变化的，才能得到输出的频率曲线啊?
高手能不能出来解答下呢！谢了啊！
那个VCO输出曲线在这里，好像没有传好！就是当VCC变化时，频率的变化非常小啊！为什么呢?
自偏置产生电路，利用运放使得VBP电位保持为Vctrl，即当Vctrl变化时，VBN控制的电流源变化，使得VBP跟随Vctrl变化；因此可以抑制VCC变化对Vctrl的影响。
bias产生电路中的差分放大器是工作的，能够在VCC变化的时候，保持VBN控制的NMOS管子的电流保持不变啊?（百思不得其解啊）
问题2：
[attach]333075[/attach]
这是VCC变化时，VCO输出频率
当VCC变化时，前面产生的VBP和VBN是怎样变化的，才能得到输出的频率曲线啊?
高手能不能出来解答下呢！谢了啊！
那个VCO输出曲线在这里，好像没有传好！就是当VCC变化时，频率的变化非常小啊！为什么呢?
没有响应啊?求高手能解答一下啊！
恼火的啊，没有人解答下，感激不尽啊！
下来看看
推一下....
这个架构的优点就是vcc变化影响小。
自偏置产生电路，利用运放使得VBP电位保持为Vctrl，即当Vctrl变化时，VBN控制的电流源变化，使得VBP跟随Vctrl变化；因此可以抑制VCC变化对Vctrl的影响。
感謝分享
差分运放是负反馈的，所以理想情况下VBN应该等于运放底下的自偏置N管的VGS;而VBP是跟随VCTRL的
