PSS仿真，tstab值的设定
录入：edatop.com 阅读：

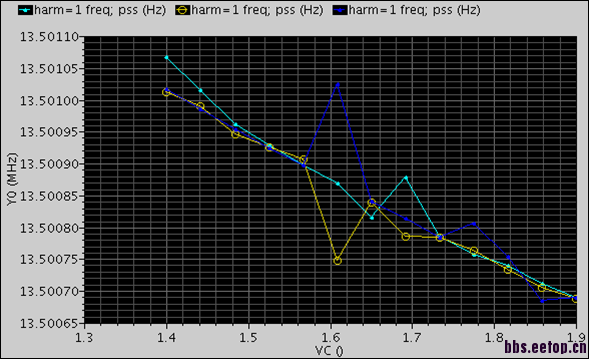

最近进行VCXO的PSS仿真，发现当tstab的值不同时，仿真结果不同，不知道为什?希望大家帮帮忙，谢谢。tstab=1m,1.5m,2m时，仿真结果如图
调到某个值之后，仿真结果保持一致，那么这个tstab就比较合理了。
建议先看看trans仿真的频率变化。
先看下你的频率变化范围，<0.01MHz?这么小的范围先不说tstab设置是否准确。即便仿真精度也不见的够。
而且这个时候Kvco非常小。这种vco我不是很清楚有什么特殊用处。从直觉来讲这个时候处于vco控制饱和状态是不会用的。
一般tstab设置的时间只要能保证所有的仿真点时vco都输出稳定就可以。一般pss出的更多的问题是不收敛也就是tstab时间不够，这个时候vco输出f还不稳定，无法计算pss值。
学习了。
