桥式输出功率放大电路,输出端有很高的毛刺电压,找不到是什么原因造成的
录入：edatop.com 阅读：

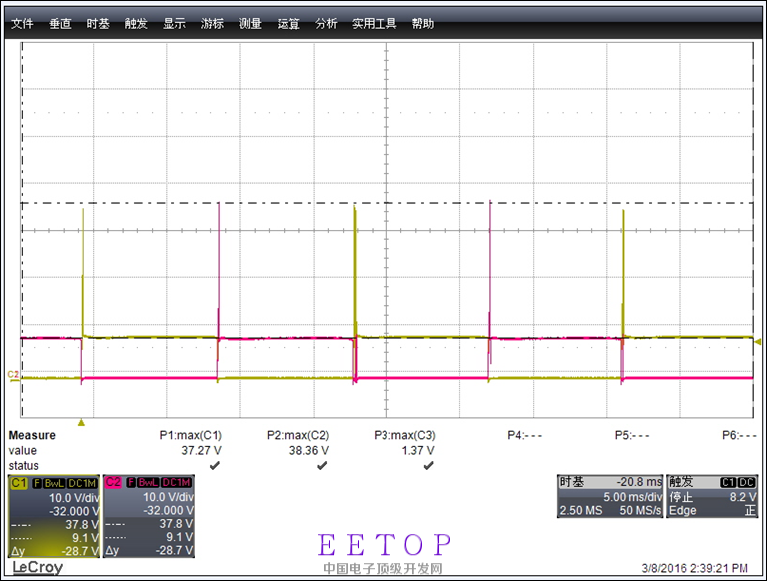

电路原理图及输出波形见图片,输出端接电感负载的时候,在切换至高电平时,有很高的电压毛刺,输出PMOS管到VCC的寄生二 极管起不到钳位的作用,但输出到VCC外接钳位二级管确可以把输出钳位至VCC+0.7V;在输入信号幅度减小或者降低信号增益的情况下,毛刺可以消除.找不到是什么原因造成的,有高人帮忙分析分析吗,谢谢了！
看不懂！
续流二极管看起来不起作用
可能是因为Irr
sdfsdf
没理由说内部的PMOS寄生二极管不导通，是否衬底电位没有接好?
驱动风扇就会出现异常波形，但是只带风扇的线圈负载，外加磁场信号，波形是正常的。
