基于replica biasing电路 VCO的工作点问题请教

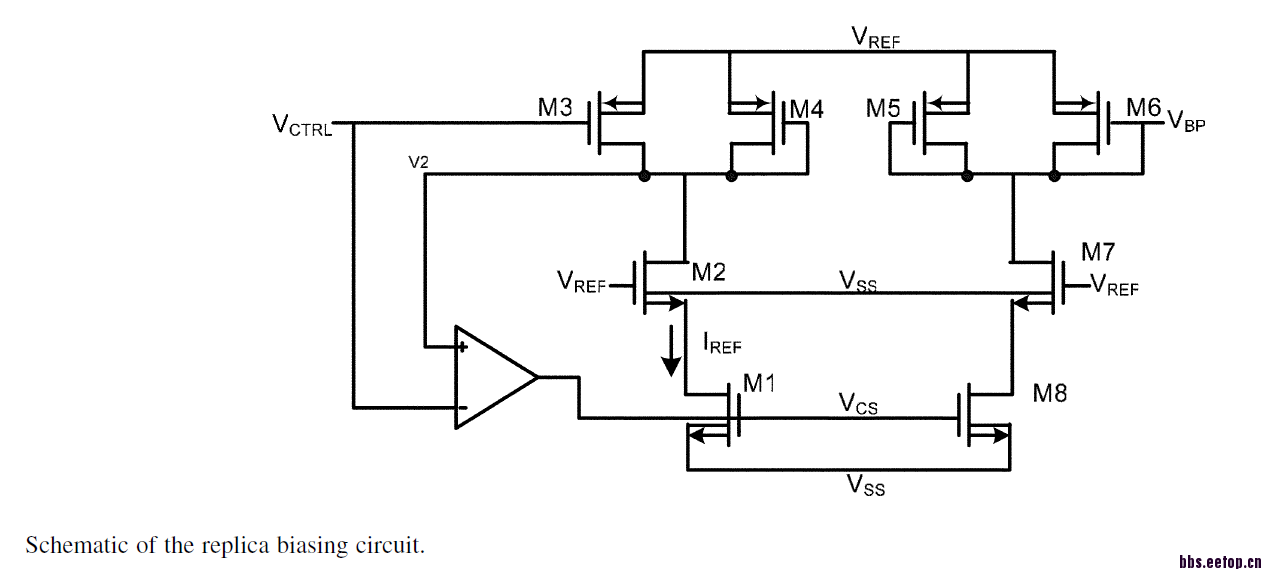

电路如上图所示，差分的VCO的自偏置产生电路，问题是需不需要保证M2和M7两个对管工作在饱和区?
拉扎维书上VCO那章要求保证他们不进入三极管区，是否有必要?
如果工作在饱和区VCT的范围会受到限制，如果工作在线性区会不会对VCO有影响?
欢迎高手指教！

自己顶一下，请高手出来指导一下！

M2, M7饱和区才能保证 M1 M8 的 VDS 基本相同，电流也相同 。
M2, M7可偏置在 vod ～= 10mv

首先谢谢你的回复，我觉得M2和M7工作在线性区时M1和M8的VDS也是相同的，因为电路其实是对称的。感觉M2和M7的Vod并不是很重要，只要保证增益足够，在VCO翻转的时候确保M1不进入线性区就没有什么影响。

没人出来指点一下吗?

不需要，M2和M7的作用纯粹是隔离作用，隔离v2和M1的漏端。

但是在VCO工作的时候M2和M7两个对管会在截止区和线性区之间切换，没有影响吗?饱和区会更好吧?

    vdd给栅供电，无法工作在饱和区吧，再说了这里是osc，工作做区域的控制要耗费很多功耗的。

   请问你在哪里截的这个图，能把文章发给我吗?谢谢你了

不需要，这部分是bias电路，不是VCO吧，vco里边这两个管子就是switch，所以bias里边只需要接到vdd即可

请问replica basing 翻译成中文应该叫什么?
