一个电容分压的问题

录入:edatop.com    阅读:

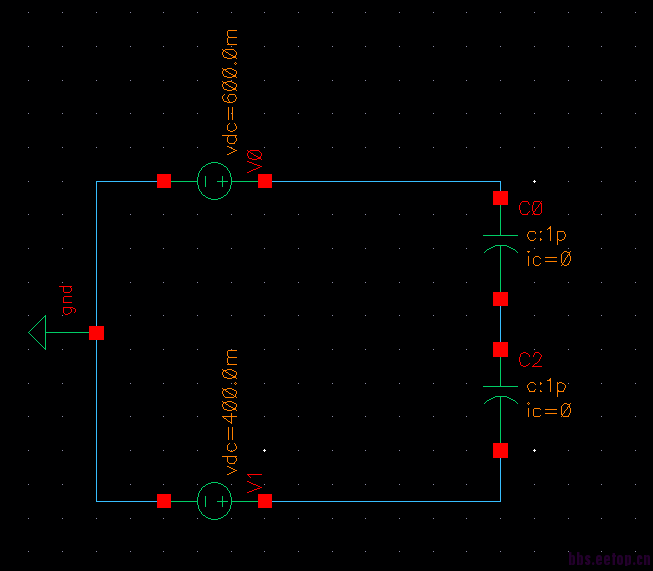

各位前辈好,我最近仿了这样一个电路,如下图:

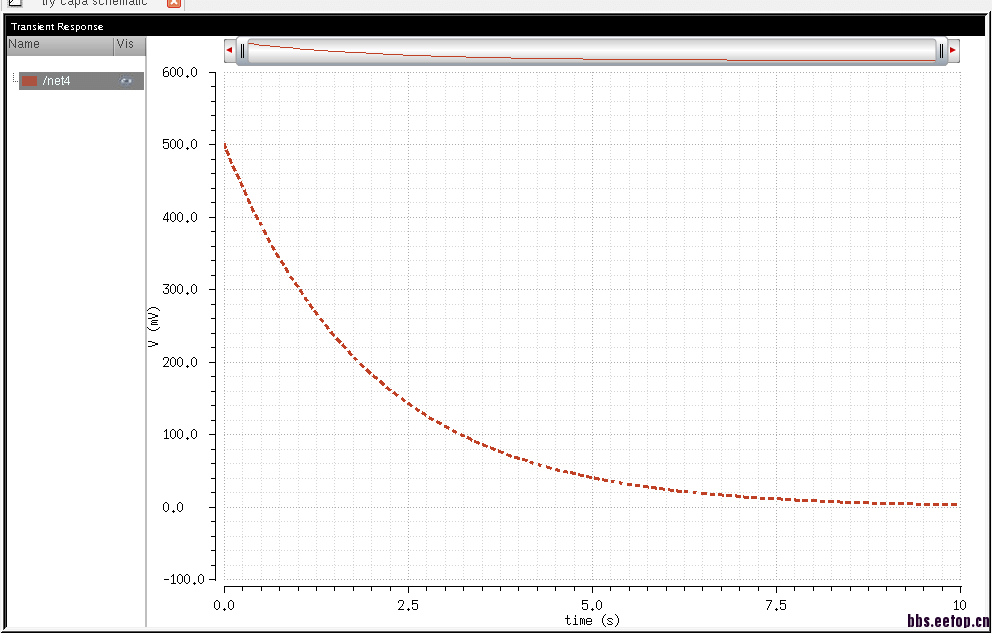

上下电压源分别为600和400mV,电容为1pF。我期待两电容中间连线电压为500mV,不知道为什么仿真结果是500mV逐渐下降的,谢谢!


图挂了,小编

那就是有漏电喽。





电容两边电压不同,AC耦合,充放电

同学,电容是不能进行直流电压分压的,中间点是悬空点,理论上电压是不定的

Cadence的电容模型一般是一个理想电容并联一个1T欧姆的大电阻。即使这样,电压降到零还是让人非常困惑的。很多时候,相信自己的直觉比相信仿真软件更重要。这个仿真结果肯定不对。



   我也这么觉得,我再用Multisim仿仿看。
   用Multisim仿出来,如果用直流电压供电,中间点一直电压是零。但我还是觉得应该是0.5V啊。 如果采用方波信号,那么中间点的电压会跳到0.5V,但是还是会随着时间慢慢减小的。

一个电容分压的问题

这个我也仿真过,你观测一下电路的电路,其实是不为零的,电容存在漏电流
