CDF限制L的最大值，那么原理图倒比管如何实现？
录入：edatop.com 阅读：

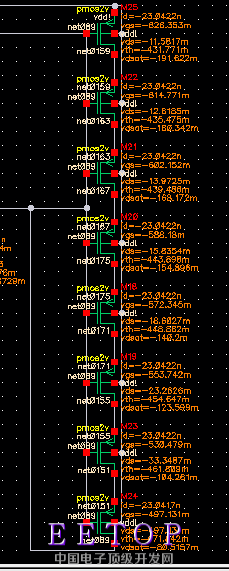

本人在设计的途中，一个管子是个倒比管，1/125，但是CDF限制了L最大为20um，在原理图中怎么实现这个管子呢?如果直接1/25串联5个，就完全改变设计初衷的性能了。大神们怎么解决这个问题呢?这是一个1/100的串管子，分成了1/12.5的8个，设计成工作在饱和区，二极管连接。问题来了，怎么分析这一串的管子状态，每个管子状态都不一样啊！
自己顶一个，希望大家随便说说两句，给我个启发
确定这是你 设计 过程中遇到的问题吗
对啊，我觉得挺复杂的
如果不考虑vth的衬偏效应, 串联管的I-V特性应该和单管的差不多吧.
实在要分析的话，可以看成是一个source degenerated current mirror. 可以考虑用些电阻在下面。
我这个管子用在带隙中的，感觉温度特性差很多，完全摸不清变化规律
我在做功耗的带隙，只怕用了电阻，面积会很大，温度系数也不好控制了
你可以试一下啊，面积不一定会大的，看你的电阻L可以到多小咯。
