关于CPPLL的CP设计，开关使电流不稳如何解决？
录入：edatop.com 阅读：

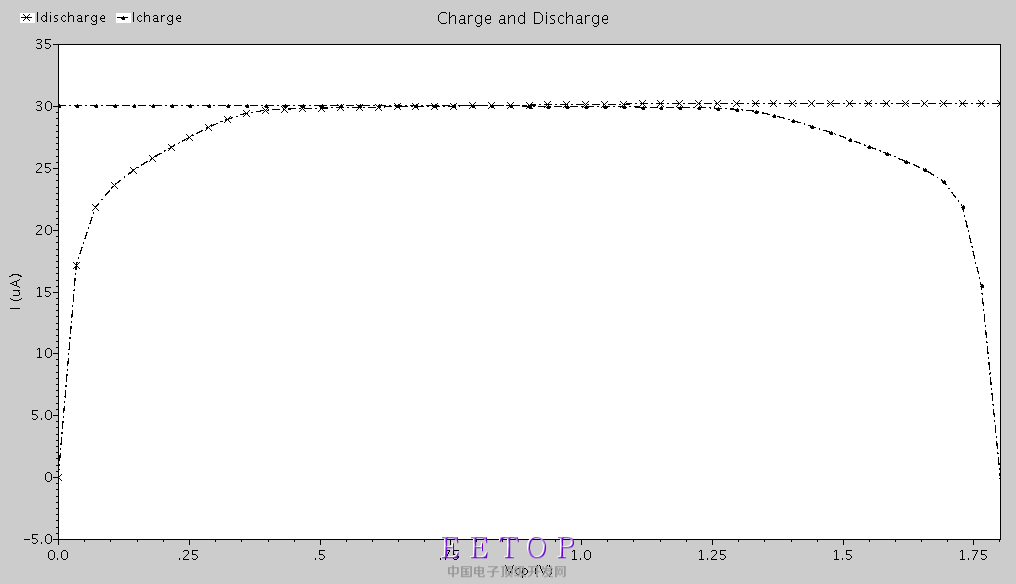

做CP时，设定电流为30u，匹配曲线如下，因为没有运放，只用共源共栅，所以仅仅调到这个范围。

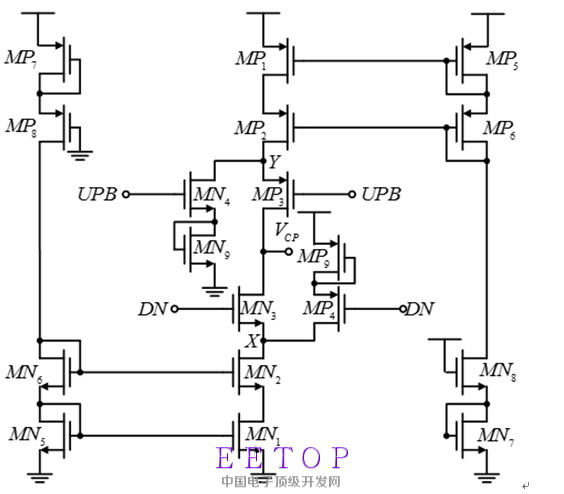

我的电路结构是，
但将放电开关一直打开，放电电流几乎一直在30u附近。而充电开关周期是10n，充电电流十分不稳，从0u-40u一直在变。想了半天不知道该如何解决?

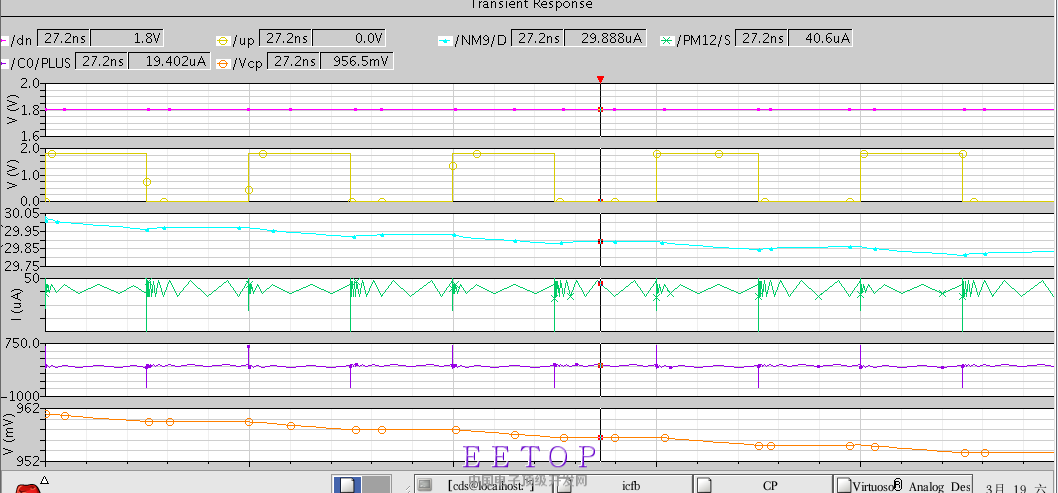

有人能帮帮忙吗?曲线如下，
。
粉色是 放电开关，黄色是 充电开关， 青色是 放电电流， 绿色是 充电电流（十分不温，究竟怎么了，该改什么），紫色是电容的电流，最后的黄色是电容的电压。

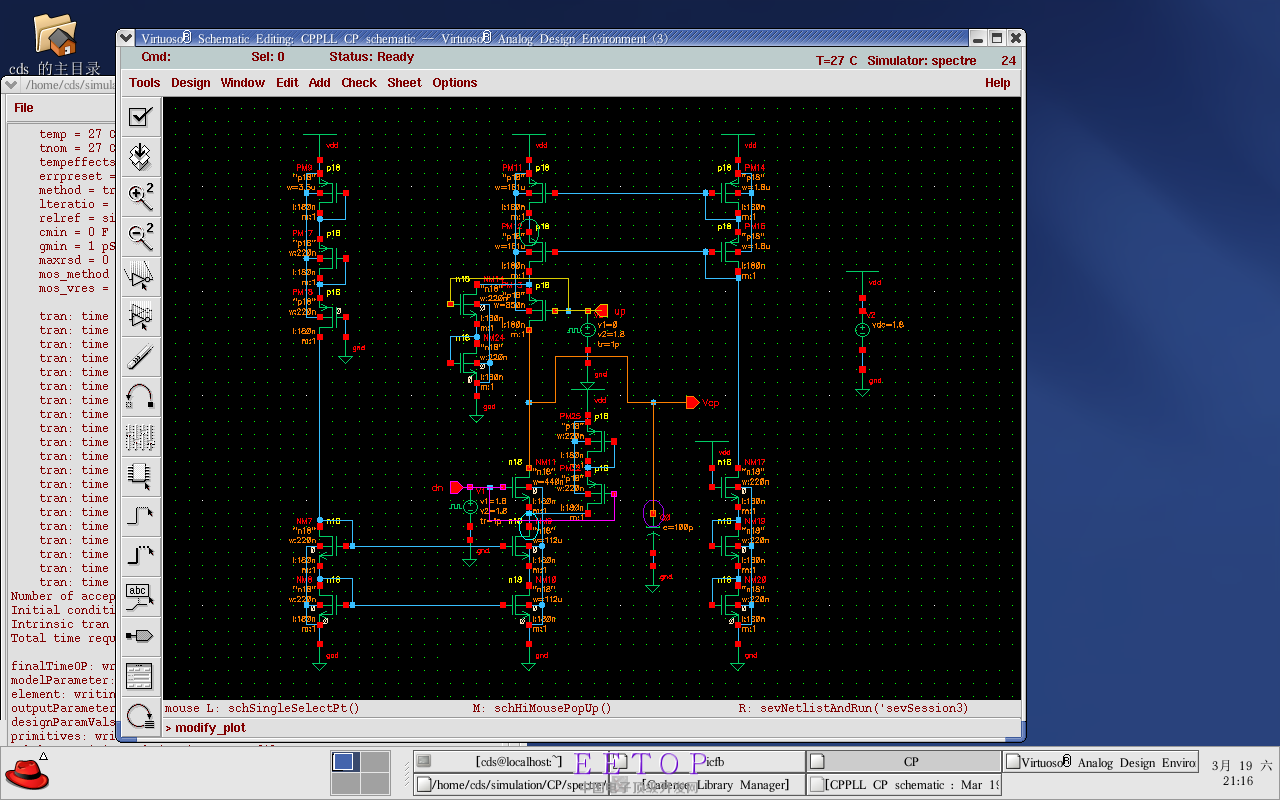

我的电路结构是，
但将放电开关一直打开，放电电流几乎一直在30u附近。而充电开关周期是10n，充电电流十分不稳，从0u-40u一直在变。想了半天不知道该如何解决?
有人能帮帮忙吗?曲线如下，
。粉色是 放电开关，黄色是 充电开关， 青色是 放电电流， 绿色是 充电电流（十分不温，究竟怎么了，该改什么），紫色是电容的电流，最后的黄色是电容的电压。
并且 为什么充电开关关断后，充电电流仅仅出现一个阶跃后再无变化，没有到0?
