Cadence环形振荡器仿真

没用过candence，我通常都是用的hspise

没用 vdc  , 用 "pulse" or "pwl"
Set your source for vdd as a "pulse" or "pwl" source

    环形振荡器不是自起振的吗?感觉不是这个问题呀。
高手知道如何满足相差和增益条件吗，谢谢啦！

从电源那里给点噪音就起振了。

怎么给噪声啊?

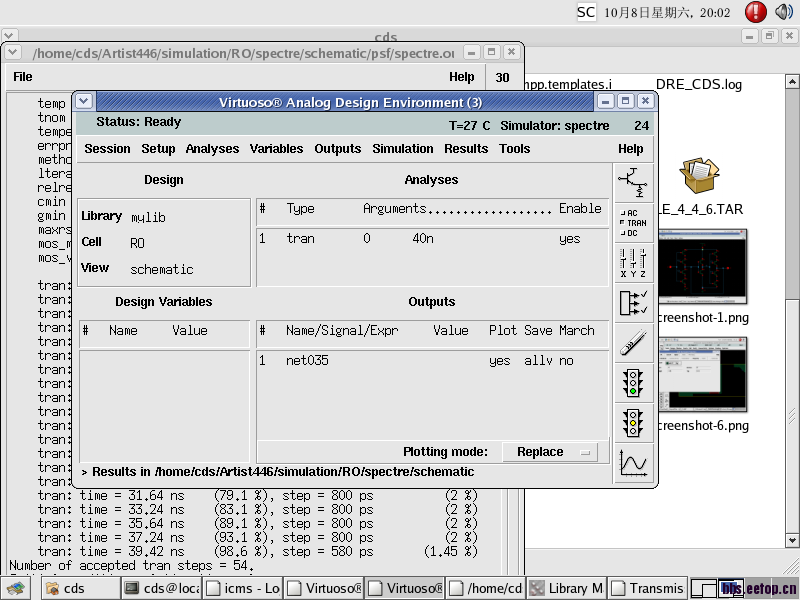

    在ADE中,simulation---convergence aids-initial condition,加两个不同电压初始条件.

同问，我一般就是测输出波形的周期，然后倒数，不知道这样对不，我做了一个400K的OSC

tran设一个最小step试试，比如1ns

    How?

就是这个问题，VDD换成vpwl就OK了再有，你先试试呗

更具大家所说的来理解的话，把电源换成阶跃信号试试

7楼正解！

tran仿真界面下面有个options，在里面设下maxstep

   可以用计算器来计算输出波形的频率

电源改为上电模式就起振了

我一般也是这样仿的，忘了在哪看到maxstep要小于振荡周期的1/3仿真才能起振

mark一下

同志们 即使电源改成VPWL也有可能震不了的。

    环形振荡器一般是在上电过程中才能震荡起来，仿真的时候，电源应该是一个vpwl信号，O(∩_∩)O~

同样的问题，不知道怎么下手

7楼正解，刚试完，可以的
