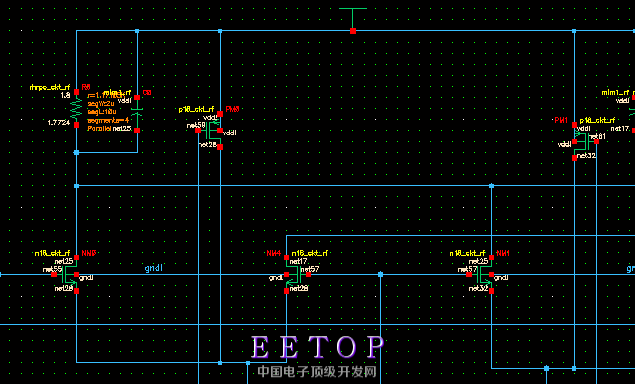

cadence 静态工作点为什么显示不出来了？

不能沉

请传一张ADE里面Outputs->Save all的截图。

DC仿真选项，把那个保存DC工作点选项勾上

试下save all，然后下面格式选 sst2 或者psf，要是仿真完咯还出不来，就进result browser看看到底存咯啥结果

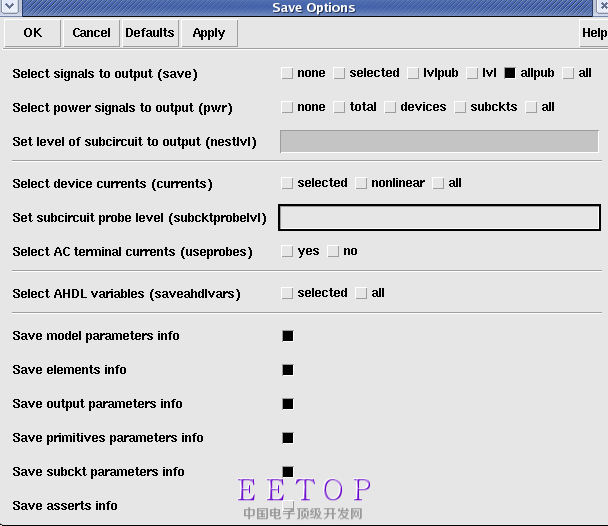

   图save all在楼上,你帮我看看吧。没看到你说的sst2或者psf

   勾上的，还是不显示。

   是因为IC515的原因吗?好久没用咯，进result browser看下呢，看那些点存下来没有。

   是不是只能 print 出静态工作点?

不是阿，肯定可以annotate的。

   哎，这是怎么回事，用tsmc18rf库，就可以的看到，现在用smic18mmrf怎么看不到了

那估计真是PDK的问题咯....

smic18mmrf 是micro-model?

   不清楚呀

软件重新启动一下看看！

   我们都是从老师那复制的，都看不到静态工作点，，，，，，啊啊啊

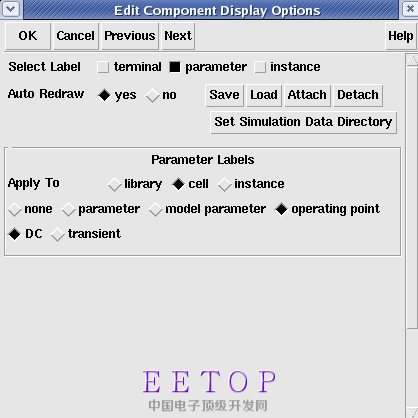

edit/component display 里面设置一下就好了。
如果还是不行，你对着电脑拜一拜，一般都就行了。

   对，里面怎么设置

dc仿真有没有勾选save DC operating Point?

点开这个菜单前需要先选中一个器件才行。
