请教一下LDO中加一个buffer隔离开功率级的好处

没有了，就是把一个非主极点变成两个更高频的非主极点。

功率管尺寸很大，其栅极充放电需要大的电流，要靠缓冲级来驱动才能保证瞬态响应性能

   恩,谢谢！

   嗯,如果不用buffer缓冲的话相对来说稳定性会更难做是嘛?

随着负载变重，输出管电流变大，环路增益带宽积变大。容易导致误差放大器输出节点（非主极点）进入增益带宽积内而不稳定。因此通常采用插入缓冲并带有动态补偿的方法。
如果不是通用器件，固定负载，就好办了，只要仿真稳定就行。加不加缓冲无所谓。

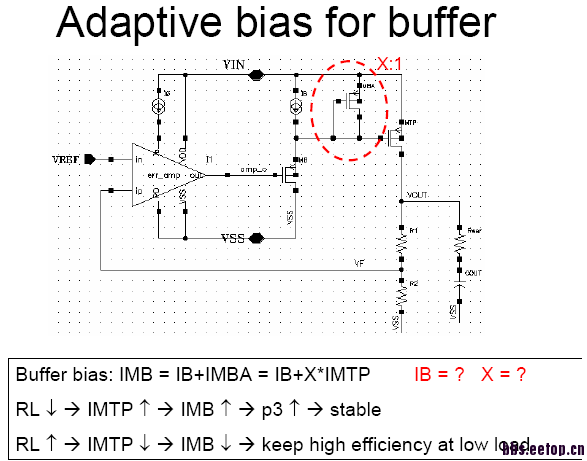

如图：

这个也不一定，要看LDO的补偿类型及加缓冲级前后的系统环路零极点变化情况吧

嗯,明白你的意思了,谢谢！

   嗯,想问下LDO环路带宽一般是不是也就几百k?

环路带宽基本上被主极点次主极点及环路稳定性等限制了，做不宽，另外就是一般应用也不需要太宽的带宽吧，除非速度精度等有特殊要求的话需要折衷考虑

是的，几十uA Cout=1uF一般是几百k的带宽

输出有大电容负载的LDO，主极点在输出端，功率管gate是次极点，大电流输出的LDO功率管很大，gate电容大而且是个高阻节点导致次极点太小，需要插入buffer把大的R大的C组成的低频次极点转化成大的R小的C和小的R大的C两个高频次极点。
buffer的作用就是低输入电容，低输出阻抗。
buffer也能增加功率管gate点的slew rate，对LDO的响应速度也有一点好处。

   好的~谢谢啦

讲的太清楚了！太感谢了！

    讲的很清楚，赞

讲的非常清楚，谢谢大大们的分享！

加buffer可以尽量使带宽增大，提高PSRR。谢谢。
