新人请各位大侠看看小弟的layout有没有问题，万分感谢

一直苦于没有一个关于IC设计的交流平台，知道今天发现了这个论坛，高兴ing.....，问个问题先
我在layout方面没学过多少知识，没上过专门的课。大侠们看看这样的layout流片会不会出现问题。谢谢先
这个只是我做得东西中的一部分，他的功能实际上是一个低通和带通的综合，后面有一个buffer，用的是0.35um CMOS工艺

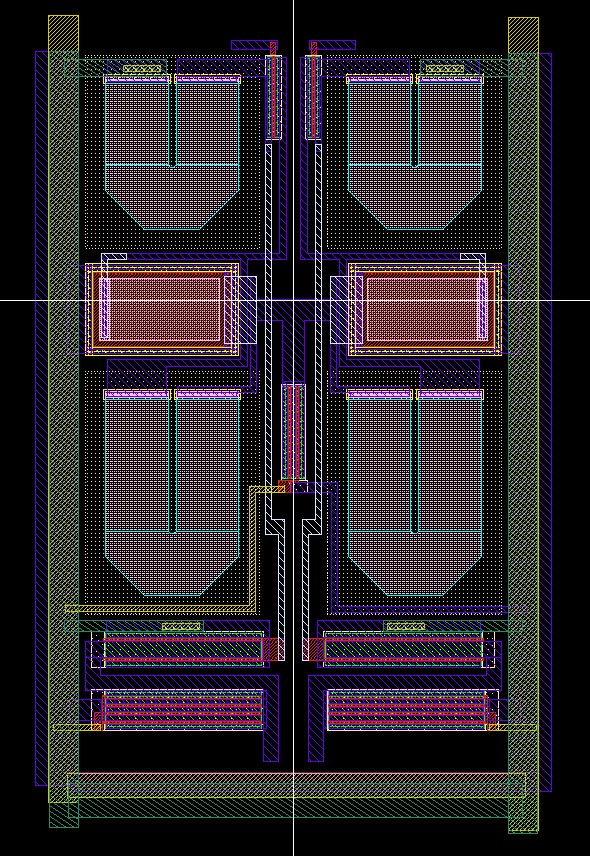

layout

  应该不会有问题

还有，在一小块版图区域内，频繁出现横向和纵向的三极管也没有什么不可以吗?

没看懂，这不是让大伙做反向设计吗，呵呵
有电路图吗?

是啊 你只一个layout摆这里 哪个知道什么是什么啊?
看不懂

电路图暂时没带在身边，圣诞节以后回到实验室在贴回来把，呵呵

咳, 在业内也混了10+年了, 居然看不出什么东东.

应该没有问题，怎么感觉是SiGe工艺

看不太懂耶
那U字形的是啥東西?

看层的颜色和管子的形状比较像 AMS 的工艺。
真的太像了

最好标出工艺基本信息，比如*P*M，
你使用的铝的颜色等等。

u型的大概是电阻吧

想学习，呵呵，帮顶

应该可以的吧，挺对称的。

用软件检查，基本的错误都会啊，。否则用眼睛观察怎么发现。像一些版图的技术，请教别人或者看书。

就是一个睁眼瞎 估计是射频的GaAs工艺

呵呵，前面有为DX说的对，是最普通的AMS 的0.35um CMOS C35B4 工艺。现在layout已经完成，正在努力改进，近期就能出片了，谢谢各位DX的回复。
