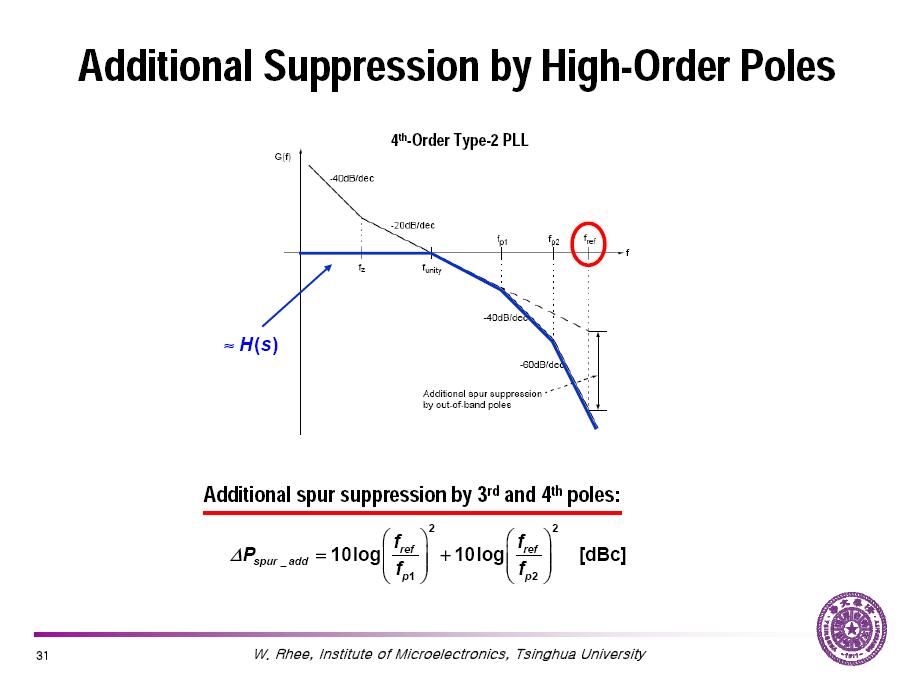

请教PLL中高阶极点对杂散的附加抑制作用

我猜这个意思是说，相对于p1下降20dB/10倍，相对于p2再下降20dB/10倍，一共可以抑制40dB/10倍

有点明白了，但是怎么得出这个式子的呢

fref是那个想要抑制的spur频率吗?
我猜是的！

不错, 参考杂散的频率就是 fref

先求出在没有 3阶，4阶级点的情况下 fref处的衰减，
然后减去有 极点时候的衰减

我来粗糙的分析一下：
毛刺功率：P~Kvco*Vc， 此处P为数值，而非dB值;
Vc=I*|F(s)|; I为电荷泵输出电流的一次谐波分量。
当加入两个极点之后，F'(s)=F(s)/(1+s/wp1)(1+s/wp2), 一般来说：wref》wp1,wp2，所以|F'(s)|=|F(s)|*(wp1/wref)*(wp2/wref)，从而P'=P*(wp1/wref)*(wp2/wref)，即增加两个极点之后毛刺功率降低了。
将P转化为dB值即可得到你说的那个delt_P值。

thanks a lot
