cadence 原理图仿真加激励问题

录入:edatop.com    阅读:
我加入两个vsource 激励,用的是pluse,设置的参数是一样的,可是为什么波形出来以后是全乱的呢,然后把另一个改掉时就可以正常的显示一个激励方波,但是另一个仍然无法显示,请教高手啊!

纠正一下  是选的pulse刚才打错了 下面附图说明问题

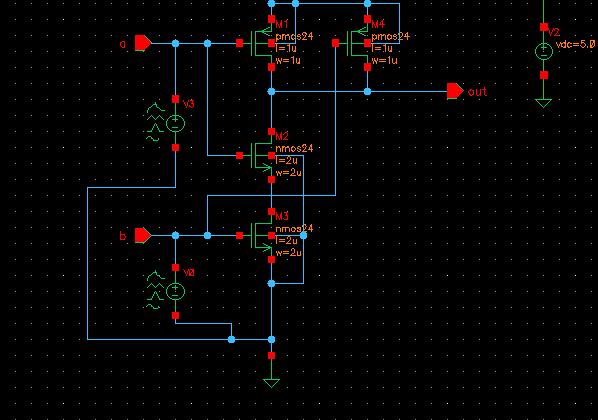

附图 请朋友们看看

你的管子不要直接接gnd,给一个电压0的vdc,出来的net命名为AGND或者其他的代表地的名字接到nmos的S和sub就可以了。

谢谢了 我先试试

结果怎样呢?

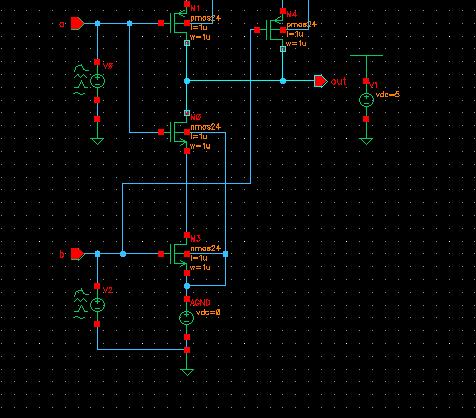

结果还是不行 是这样接吗

可以试试直接用STIMULI选项加激励......

你PMOS的power怎么接的,图片不全阿

帮小编试过了发现vsource出来的pulse的“1”是1V的,你的管子是3.3V的管子,逻辑就不对了,你用analoglib里的vpulse作吉利试试应该没问题的,一般都不用vsource的

其实我最开始就是用的vpulse 但是这个版本好像用 vpulse是有问题的 用vsource能仿的 用vpluse就仿不了

想请教下LZ,附件上的图就是是什么电路呀,没看明白

LZ给这里两个vsource,命名不同的label,然后再试试看。还有,最好把这两个vsource的属性给贴出来,这样大家就可以帮你分析了。你的问题我以前也碰到过,不过现在忘了当时是怎么解决的,我好像是添加了不同的label。

是吗 好像用过这个版本的人都有这种问题,这个电路很简单,就是一个简单的与非门电路。我贴上属性你看看

icw给你提示节点 a 和gnd无直流通路! 最大原因就是netlist中没有图上的激励源,产生的netlist不正确

为什么会这样呢 奇怪了 第二个一模一样的激励都可以显示
