PLL频谱上的问题

我的PLL工作在１６０MHz，参考时钟是１０MHz，带宽大概２００Khz。环型振荡器。

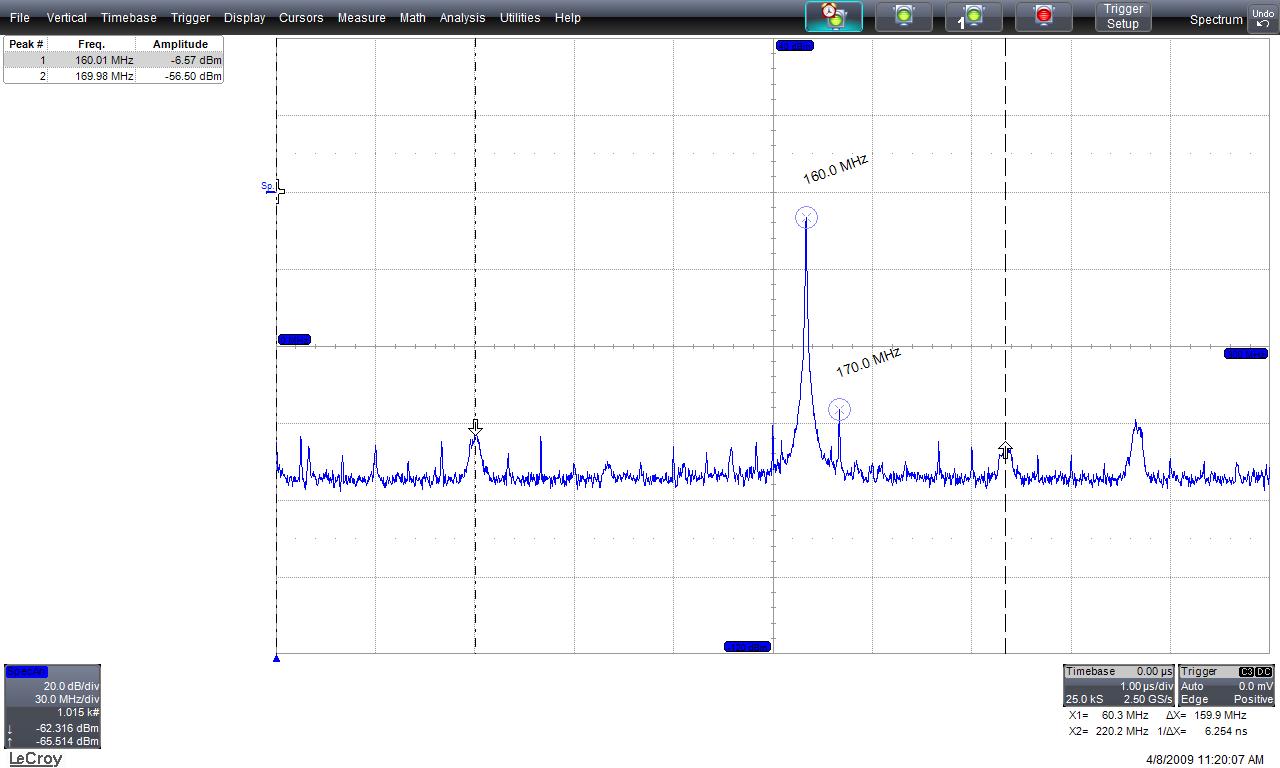

在PLL输出时钟的频谱上，可以在１７０MHz １８０MHz。处看到一些杂散，这是由于电荷泵非理想产生的。但是在２２０MHz和２６０MHz处有两个大而且宽的峰，这两个峰我不能理解。
请高手帮忙分析一下。

那是所谓的参考spur，在所有参考频的倍频都会看到
您可以更窄的loop bandwdith解决它，
注：它只会变小，不会不见...

参考spur是170MHz处那种吧。260MHz的为什么这么宽呢?

是不是抖动成峰呢?jiiter peaking

师傅，你说的jitter peaking是指由于阻尼因子太小，在相位噪声频谱上出现的峰吗?
这个应该不是，高频处还有很多这样的峰呢。

Hi, is it FFT analysis on the PLL clock output through LeCroy scope? Can you show me how to bring up this analysis through scope?

检查一下测试板或是芯片上其他模块，这些杂散信号不一定来自PLL内部。

感觉上是其他时钟的干扰

做FFT的问题?
