关于谐振频率与传输线的问题！
录入：edatop.com 阅读：

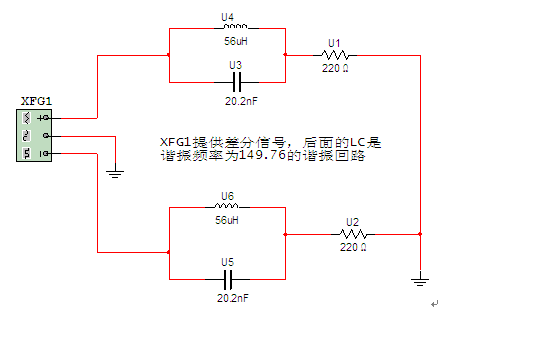

本人最近调试碰到了一个问题，电路如下：
实际搭电路板因为元器件误差原因，两路的谐振点再163K左右，这个220欧姆是模拟传输线的交流阻抗的，但是当我把两个220欧姆换成传输线后，再测谐振点，发现两路的谐振点有偏差，一路再150K左右，而且谐振效果不错，输入峰峰值4V，输出只有800mv;另一路效果就很差，谐振频率再145K，输入峰峰值4V，输出还有1.4V，怎么调频率输出峰峰值也降不下来。而且当我改动其中一路，比如说那个谐振效果差的LC回路，把电容值增大，按公式计算，他的谐振频率要偏高，可是实际测量是改动了的这个回路谐振效果变好了，可是原来谐振好的那路谐振效果变差了，好像是两路效果颠倒过来了！很不解?希望高手能够指点。
本人在线等。
说明：因为频率低，应该不存在反射现象！
传输线是铜包铜被复线
实际搭电路板因为元器件误差原因，两路的谐振点再163K左右，这个220欧姆是模拟传输线的交流阻抗的，但是当我把两个220欧姆换成传输线后，再测谐振点，发现两路的谐振点有偏差，一路再150K左右，而且谐振效果不错，输入峰峰值4V，输出只有800mv;另一路效果就很差，谐振频率再145K，输入峰峰值4V，输出还有1.4V，怎么调频率输出峰峰值也降不下来。而且当我改动其中一路，比如说那个谐振效果差的LC回路，把电容值增大，按公式计算，他的谐振频率要偏高，可是实际测量是改动了的这个回路谐振效果变好了，可是原来谐振好的那路谐振效果变差了，好像是两路效果颠倒过来了！很不解?希望高手能够指点。
本人在线等。
说明：因为频率低，应该不存在反射现象！
传输线是铜包铜被复线
自己顶一个！高手指教一下哈！
