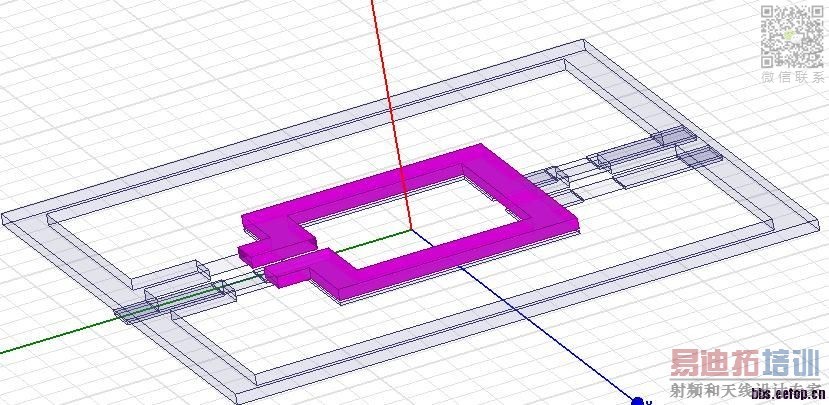

在用HFSS仿真六端口变压器时，为什么变压器外围的地线环的大小会影响仿真的结果，会使Q值偏移。?仿真时端口的激励怎么设置才是正确的，?（此处用Lump port) (变压器的参数和文献的一样，但文献的Q值在40G左右，而我的仿真Q值总会超过100G?到底是什么问题啊?求高手指点啊）
把变压器的金属材料设置为内部求解（solve inside)，否则Q值确实会比实际大很多
谢谢楼上
谢谢楼上，谢谢
钱不够下啊
不错，支持
学习一下
学习了
二楼正解
另外接地的那圈loop对变压器是有影响的 那一圈也相当于一个电感么 所以也有耦合
做什么的啊

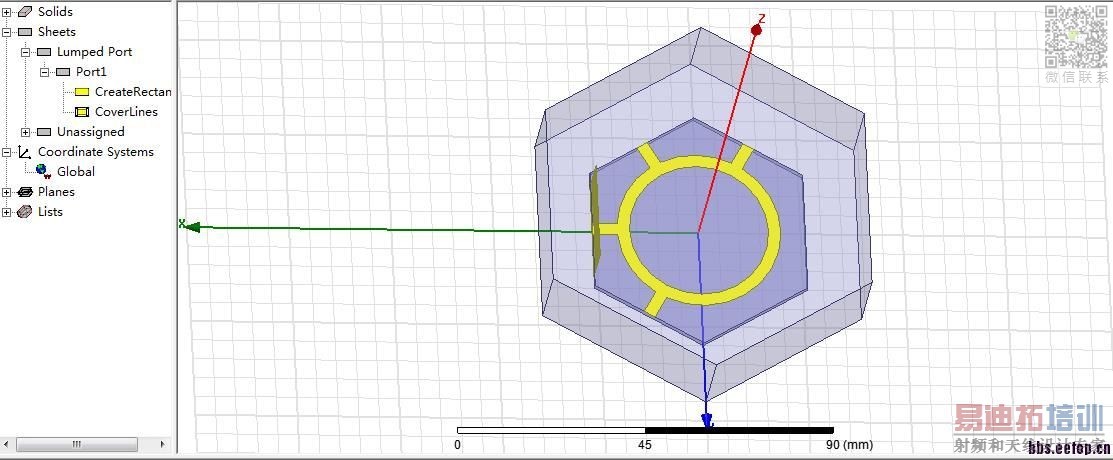

问一下小编，我在仿真微带环形电桥，不太知道另外三个端口怎么放想请教一下大家
最近在做课题，以前没接触过
