UBM官方拆解:挖掘iPad 2与A5内部的秘密

录入:edatop.com    点击:

2. iPad 2 BoM成本约合270美元

TechIntelligence副总裁David Carey说:“在iPad 2发售之前,我们就根据苹果的设计模式推测iPad 2会借鉴Verizon版iPhone 4(以及摩托罗拉Xoom)的选择,选择高通的多模通信芯片。结果发现iPad 2采用的通信芯片与Verizon版iPhone 4和Xoom完全相同。”

“在处理器方面,A5的大体规格与摩托罗拉Xoom采用的Nvidia Tegra 2双核处理器相当。我们估计A5的成本在15-20美元之间,但仔细观察A5的细节以后我们了解到更多内容。”Carey说,“我们可以根据历史估算出iPad 2的物料成本大约为270美元。苹果的产量和重复使用的原件将会让他们的BoM成本相对于平板竞争对手来说更具优势。”

Carey最后补充说:“我们要对iPad 2的每个原件进行全面研究之后才能弄清楚一切,但考虑到苹果给iPad 2的定价与初代产品相同,我们预计iPad 2的BoM成本也会接近2010年年中上市的上一代iPad。”

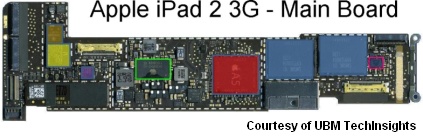

主逻辑板上的元器件包括(点击图片查看大图):

-- 苹果A5双核处理器

-- 三星K9PFG08U5A多层单元NAND闪存芯片

-- 博通BCM5973 I/O控制器

-- 德州仪器CD3240B触屏线驱动

-- 博通BCM5974触屏控制器

-- 刻有苹果商标 (3430542)的Dialog半导体公司D1946A电源管理电路

-- 刻有苹果商标(338SC940)的Cirrus Logic公司CLI1S546A0音频解码器
