利用集成收发器简化AISG控制系统设计

美信公司

第三代(3G)无线网络用于提供数据密集型智能手机所需的高速数据服务，而部署这样的基础架构成本非常昂贵，而且部分地区的覆盖率存在明显不足。为了解决这两个问题，天线接口标准组织(AISG)制定了开放式接口协议，用于支持智能天线系统。AISG规范允许以数字方式远程控制、监测无线基础架构，根据不断变化的覆盖范围要求动态优化网络，尤其是，借助这一协议可以实现天线的远程遥控(RET)。因为该开放式标准把电信公司从专有方案中解放出来，并可保护其基础设施的投资，很快被电信公司广泛采用。进而，基站和天线制造商也受益于标准化技术，大大提高了生产规划的效率。

基站系统和AISG

典型的基站系统(图1所示)中，天线塔台顶部的设备和地面控制设备之间通过同轴电缆进行RF数据通信。塔台放大器(TMA)为低噪声前置放大器，安装在塔顶天线的后方，位于RF数据接收通路，其主要功能是提高接收信号的信噪比。地面设备包括双工器滤波器(用来分离发送和接收通路的两个不同频率)、发送功率放大器和接收器放大器。为了监测塔台设备工作是否正常，需要一套报警系统，并通过单独的电缆将报警信息从塔台发送到地面控制设备。

图1.AISG之前的基站系统架构。

2004年之后，3G无线网络标准规定必须动态控制天线的倾角并调节其位置，以优化信号的发射。调节设备称为RET，被增加到塔台设备。随后很快推出了AISG标准协议，主要目的是采用标准通信协议从地面远程控制RET装置。

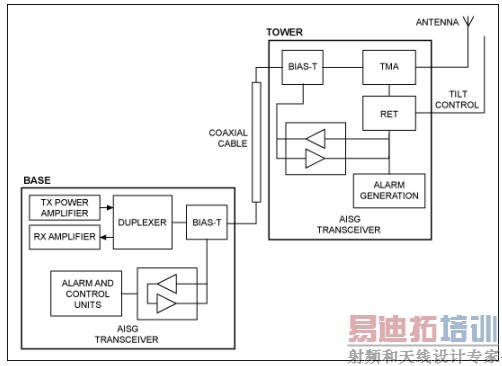

图2所示系统为符合AISG标准协议的基站系统架构，也可按照该协议传输报警信息。由于AISG数据为低频调制，可利用相同电缆来传输射频数据，处理AISG信号。这种多功能性降低了布线要求。此外，利用T型网络装置，还可能在同一同轴电缆上同时承载地面到塔台设备的供电电源(典型值为30V)。

图2.采用AISG标准的基站系统架构。

AISG应用基础

AISG定义了基站和塔台设备之间的通信协议，采用2.176MHz正弦载波，开关键控(OOK)调制。通信为双向、半双工主(基站)从(塔台)架构。来自基站的命令控制改变天线的倾角(RET)，同时还可监测塔台设备的状态，例如RET和TMA。

可以利用分立元件或方案实现AISG收发器，设计中会用到有源或无源滤波器、不同的OOK调制和解调电路，以及总线仲裁逻辑电路及放大器。通过各种设计渠道实现标准要求，任何推向市场的产品也都需要创建一个透明方案实现AISG。

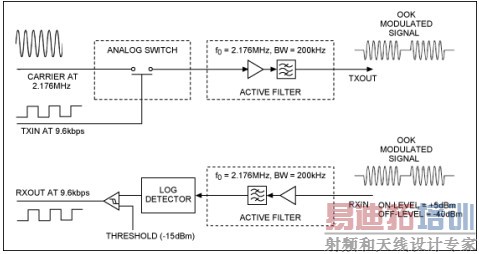

图3给出了一个利用分立元件构建的收发器示例，简单的OOK调制器可由模拟开关实现。但是，考虑到极其严格的AISG辐射要求，对带通滤波器设计提出了相当大的挑战，需要一个5阶或6阶的滤波器。接收器利用相同的选频滤波器、峰值解调器和数据恢复比较器。

图3.AISG收发器的分立方案。
