Flash芯片你都认识吗？

四、Parallel NandFlash
Parallel NandFlash同样采用了Parallel接口通信协议，NandFlash在工艺制程方面分有三种类型：SLC、MLC、TLC。NandFlash技术Flash Memory具有以下特点：以页为单位进行读和编程操作，以块为单位进行擦除操作；具有快编程和快擦除的功能，其块擦除时间是2ms，而NOR技术的块擦除时间达到几百ms；芯片尺寸小，引脚少，是位成本(bit cost)最低的固态存储器；芯片包含有坏块，其数目取决于存储器密度。坏块不会影响有效块的性能，但设计者需要有一套的坏块管理策略！

对比Parallel NorFalsh，NandFlash在擦除、读写方面，速度快，使用擦写次数更多，并且它强调更高的性能，更低的成本，更小的体积，更大的容量，更长的使用寿命。这使NandFlash很擅于存储纯资料或数据等，在嵌入式系统中用来支持文件系统。其主要用来数据存储，大部分的U盘都是使用NandFlash，当前NandFlash在嵌入式产品中应用仍然极为广泛，因此坏块管理、掉电保护等措施就需要依赖NandFlash使用厂家通软件进行完善。

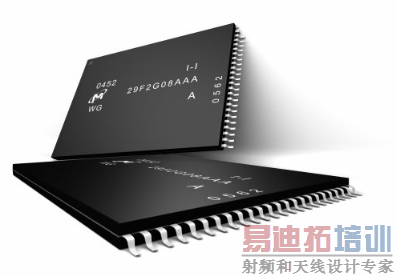

我们通常见到的S34ML01G100、MX30LF2G18AC、MT29F4G08ABADA等型号都是Parallel NandFlash，其常见的封装多为TSOP48、BGA63、BGA107，BGA137等。

五、SPI NandFlash
SPI NandFlash，采用了SPI NorFlash一样的SPI的通信协议，在读写的速度上没什么区别，但在存储结构上却采用了与Parallel NandFlash相同的结构，所以SPI nand相对于SPI norFlash具有擦写的次数多，擦写速度快的优势，但是在使用以及使用过程中会同样跟Parallel NandFlash一样会出现坏块，因此，也需要做特殊坏块处理才能使用；

SPI NandFlash相对比Parallel NandFlash还有一个重要的特点，那就是芯片自己有内部ECC纠错模块，用户无需再使用ECC算法计算纠错，用户可以在系统应用当中可以简化代码，简单操作；

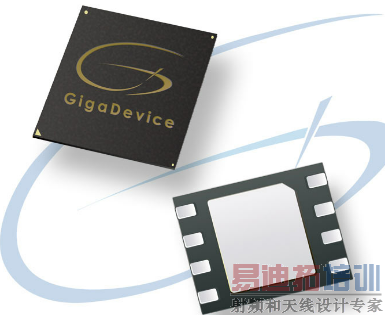

我们通常见到的W25N01GVZEIG、GD5F4GQ4UBYIG、F50L1G41A等型号都是SPI NandFlash，其常见的封装多为QFN8、BGA24等。
