Flash芯片你都认识吗？

Flash存储器，简称Flash，它结合了ROM和RAM的长处，不仅具备电子可擦除可编程的性能，还不会因断电而丢失数据，具有快速读取数据的特点；在现在琳琅满目的电子市场上，Flash总类可谓繁多，功能各异，而你对它了解有多少呢？

为了让大家更深入了解Flash，今天将主要根据芯片的通信协议并且结合Flash的特点，给大家一个全新认识。

一、IIC EEPROM

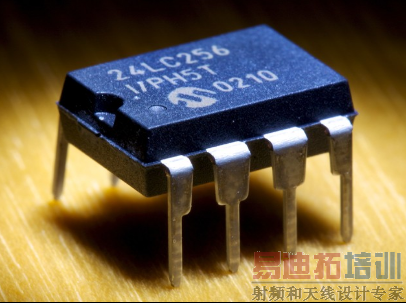

IIC EEPROM，采用的是IIC通信协议；IIC通信协议具有的特点：简单的两条总线线路，一条串行数据线（SDA），一条串行时钟线（SCL）；串行半双工通信模式的8位双向数据传输，位速率标准模式下可达100Kbit/s；一种电可擦除可编程只读存储器，掉电后数据不丢失，由于芯片能够支持单字节擦写，且支持擦除的次数非常之多，一个地址位可重复擦写的理论值为100万次，在实际应用中具有着不可替代的作用。日常我们常接触芯片型号有AT24C02、FM24C02、CAT24C02等，其常见的封装多为DIP8，SOP8，TSSOP8等。

二、SPI NorFlash
SPI NorFlash，采用的是SPI 通信协议，有4线（时钟，两个数据线，片选线）或者3线（时钟，两个数据线）通信接口，由于它有两个数据线能实现全双工通信，因此比IIC通信协议的IIC EEPROM的读写速度上要快很多。SPI NorFlash具有NOR技术Flash Memory的特点，即程序和数据可存放在同一芯片上，拥有独立的数据总线和地址总线，能快速随机读取，允许系统直接从Flash中读取代码执行；可以单字节或单字编程，但不能单字节擦除，必须以Sector为单位或对整片执行擦除操作，在对存储器进行重新编程之前需要对Sector或整片进行预编程和擦除操作。

NorFlash在擦写次数上远远达不到IIC EEPROM，并且由于NOR技术Flash Memory的擦除和编程速度较慢，块尺寸又较大，因此擦除和编程操作所花费的时间会很长；但SPI NorFlash接口简单，使用的引脚少，易于连接，操作方便，并且可以在芯片上直接运行代码，其稳定性出色，传输速率高，在小容量时具有很高的性价比，这使其很适合应于嵌入式系统中作为 FLASH ROM，所以在市场的占用率非常高。

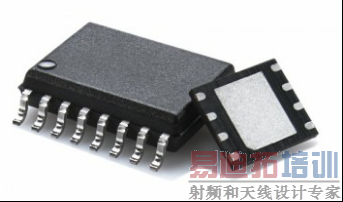

我们通常见到的S25FL128、MX25L1605、W25Q64等型号都是SPI NorFlash，其常见的封装多为SOP8，SOP16，WSON8，US0N8，QFN8、BGA24等。

三、Parallel NorFalsh (CFI Flash)
Parallel NorFalsh,也叫做并行NorFlash,采用的Parallel接口通信协议，拥有独立的数据线和地址总线，它同样继承了NOR技术Flash Memory的所有特点；由于采用了Parallel接口，。Parallel NorFalsh相对于SPI NorFlash,支持的容量更大，读写的速度更快，但是由于占用的地址线和数据线太多，在电路电子设计上会占用很多资源。Parallel NorFalsh读写时序类似于SRAM，只是写的次数较少，速度也慢，由于其读时序类似于SRAM，读地址也是线性结构，所以多用于不需要经常更改程序代码的数据存储。

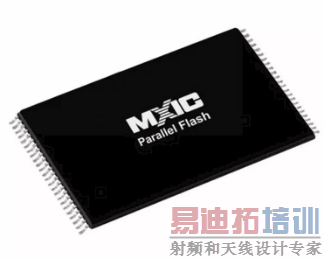

我们通常见到的S29GL128、MX29GL512、SST39VF020等型号都是Parallel NorFlash，其常见的封装多为TSSOP32、TSOP48、BGA64，PLCC32等。
