滤波器谐振腔仿真求助
录入：edatop.com 点击：
各位大侠，最近开始学习仿真腔体滤波器，在仿真谐振腔的时候我始终得不到要求的谐振频率。
所以麻烦各位帮我答疑解惑一下，在此非常感谢！
频率范围：17101880，可以计算出中心频率的1/4波长为41.75mm（即谐振杆的长度）

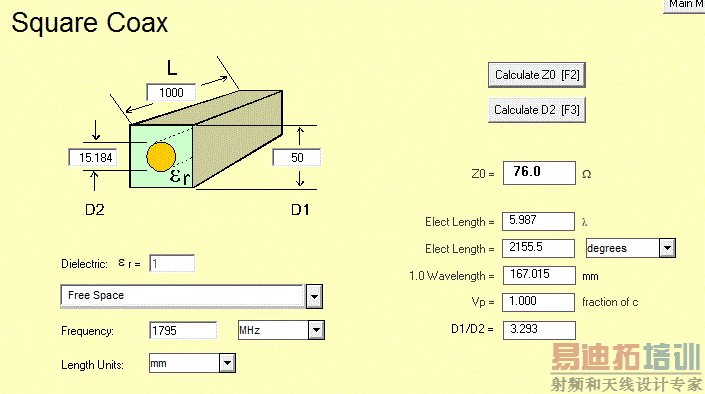

利用APPCAD计算出方形谐振腔和谐振杆尺寸

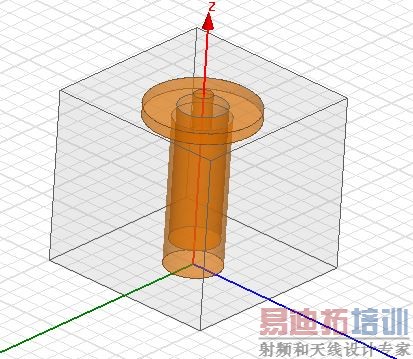

然后在HFSS建立模型
设置为本征模式
频率设置：
得出谐振频率和Q值
所以麻烦各位帮我答疑解惑一下，在此非常感谢！
频率范围：17101880，可以计算出中心频率的1/4波长为41.75mm（即谐振杆的长度）
利用APPCAD计算出方形谐振腔和谐振杆尺寸
然后在HFSS建立模型
设置为本征模式
频率设置：
得出谐振频率和Q值

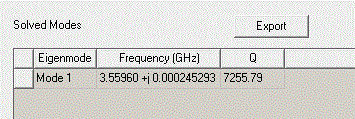

从仿真结果可以看出谐振频率3.55960GHz和中心频率1795MHz相差太远，改了圆盘大小和调谐螺钉
的长度，都不能达到要求。请问一下到底是什么原因？麻烦大家帮助我一下！
另外附上HFSS模型！
syntony.rar
另外在设置频率设计时
应该为最小的求解频率。
在模型不变的情况下，设置的不同的最小的求解频率。
计算得出的谐振频率会随着改变。这个应该怎么设置呢？
以上问题请教各位！再次感谢！
我自己本子上暂时没装HFSS,没法帮你看，你可以把Minimum Frequency设置小一点，比如1.5GHz，再仿真看一下，可能你这个频率设置太高了，现在看到的不是一次模而是高次模。
不一定说是1/4波长，这个要根据实际情况来看，腔体可大可小。你那么大、那么高的腔深你的频率已经到了1G一下，你可以吧mini Freq设置的小一点就行了，这样就可以看到你的真实频率，你看到的那个3G的频率是2次频率。我给你改了一下你看看文件，全完不需要电容盘。
还有就是让别人给你修改模型呢 还弄什么下载积分，下载一次还得耗费被人的积分，谁给你修改啊
修改附件/修改附件/修改附件
附件: syntony.rar (28 K)
问题就在，你仿真的两种情况不一样。在APPCAD中你用的两端短路的谐振器，这种谐振器一般是1/2波长的谐振器；而你在HFSS中建立的模型又是一端开路，一端短路的模型。而这种谐振器一般是1/4波长的谐振器。
太感谢了！
确实，看数据能感觉长度是二分之一波长，不是接近四分之一波长。
