HFSS滤波器有载Q值仿真，求助 啊 大神我爱你
录入：edatop.com 点击：
打算仿真一个滤波器：

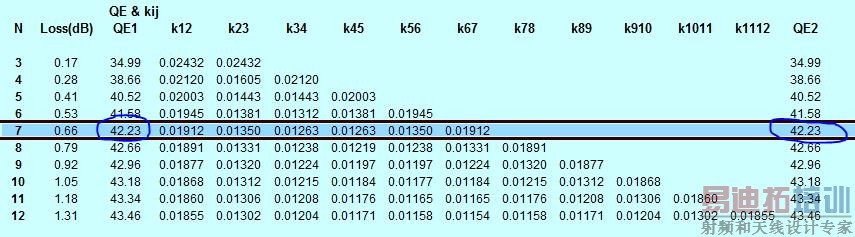

耦合系数都仿真好了，现在准备外部有载Q值。通过表格计算，得到QL如下：
模型截图如下：

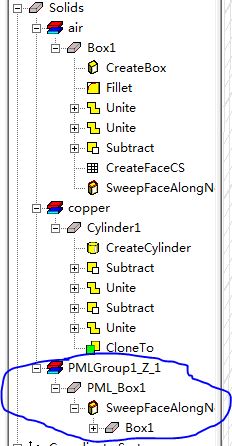

由于是有载Q值，所以我在同轴线端口处设置了理想匹配边界，如下：
在设置理想匹配层的过程中，改变下图1.6mm的值为什么在result结果里面对应在有载Q值曲线会变化很大呢？ 怎么设置才比较合适呢？

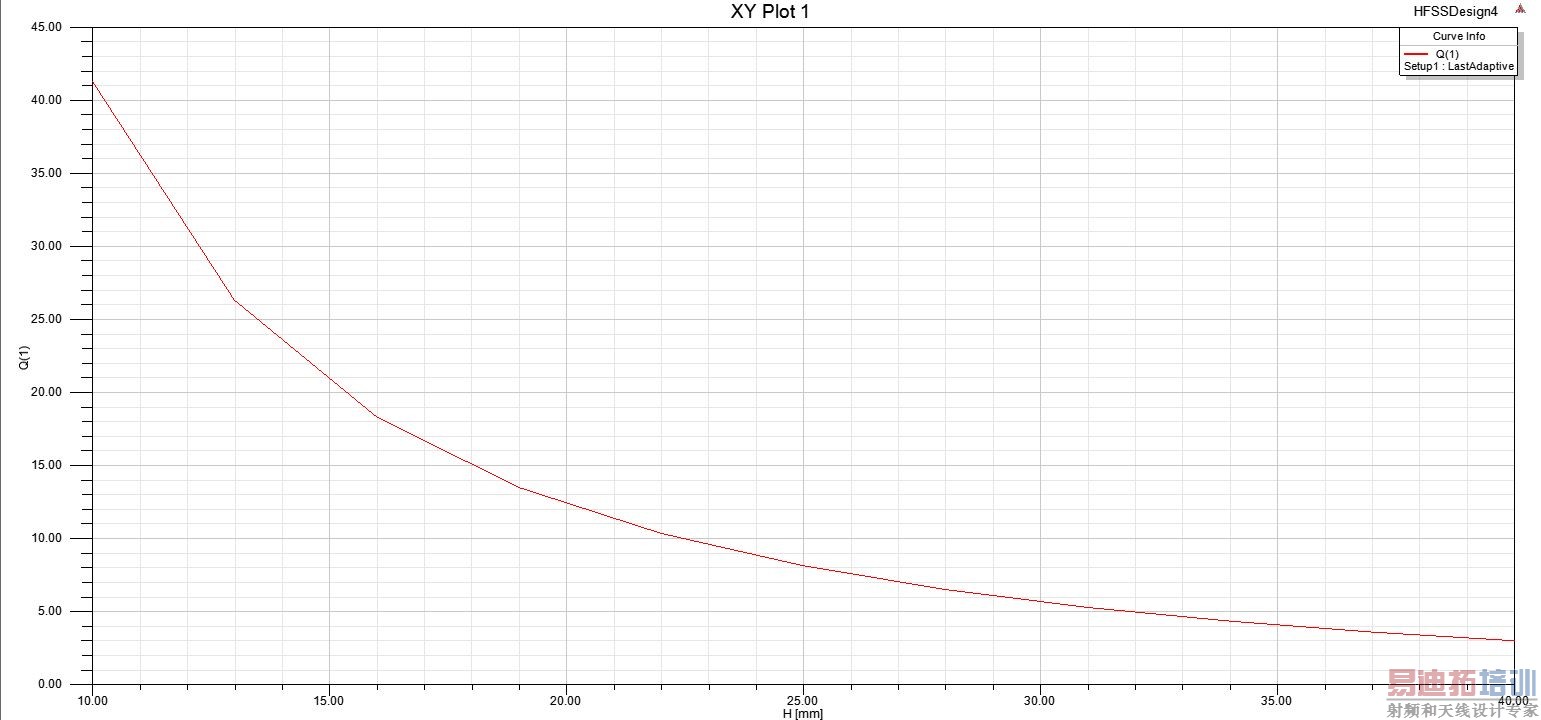

以下是我在1.6mm的基础上仿真出的结果，不知道对不对，麻烦大家看下。
耦合系数都仿真好了，现在准备外部有载Q值。通过表格计算，得到QL如下：
模型截图如下：
由于是有载Q值，所以我在同轴线端口处设置了理想匹配边界，如下：
在设置理想匹配层的过程中，改变下图1.6mm的值为什么在result结果里面对应在有载Q值曲线会变化很大呢？ 怎么设置才比较合适呢？
以下是我在1.6mm的基础上仿真出的结果，不知道对不对，麻烦大家看下。
急切的等候大神们帮我解惑，再次感谢大家！！
附件为仿真模型！HFSS仿真模型
Project1.zip
自己顶下，大神们！ 互换急切等待！
测Q值，好像不能有金属材料，负责会有损耗的
