滤波器多端口提取、协同仿真、2端口提取对比
录入：edatop.com 点击：

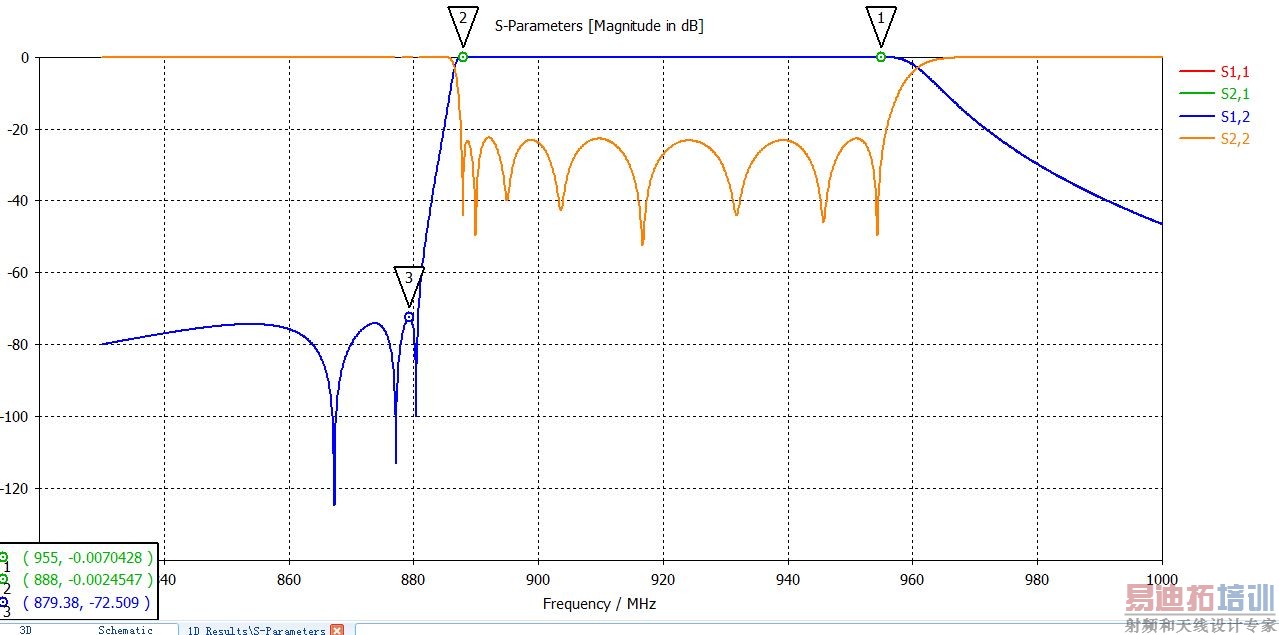

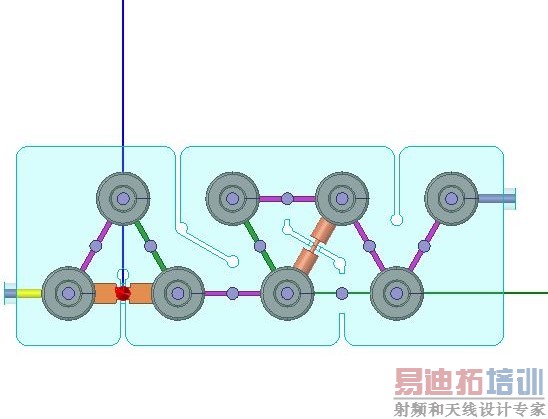

1、对GSM抗干扰滤波器进行了多端口提取，如上图，频率、耦合、延时都仿真到位，HFSSS参数是不理想，通道极差零点被相邻强耦合淹没

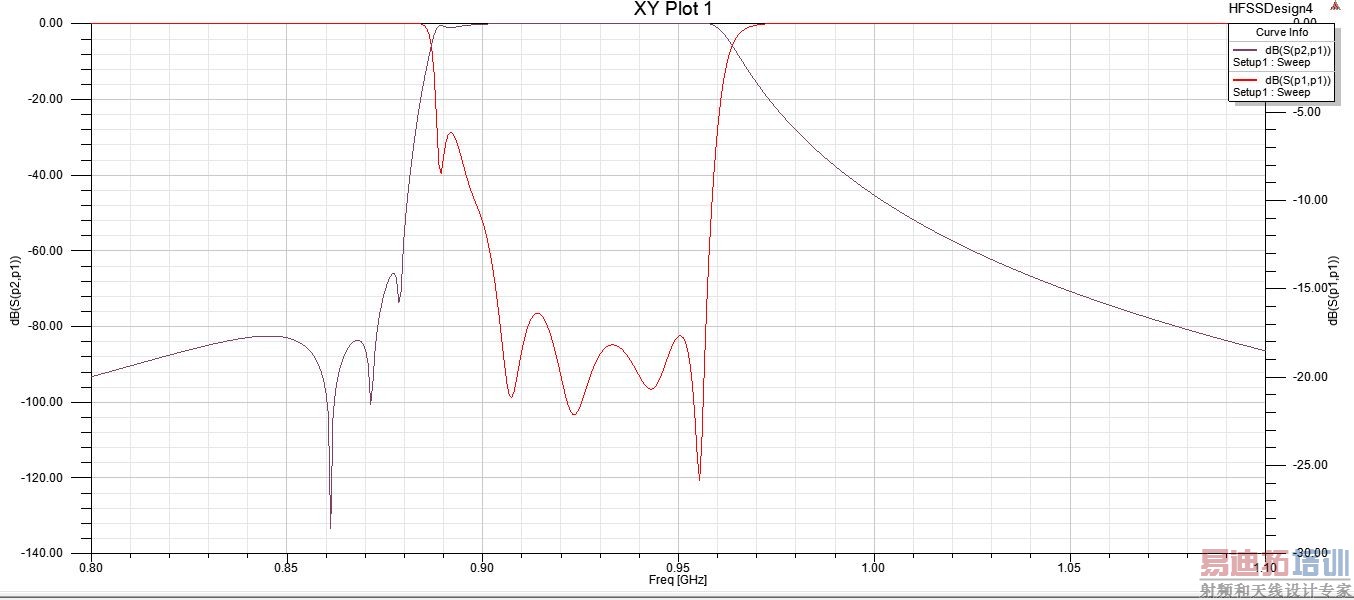

2、针对以上多端口问题进行协同仿真，波形可以很容易调试到位，通过对参数判断对模型持续作了修改、仿真，最后协同波形如下，发现多端口窗口问题，做了相应调整

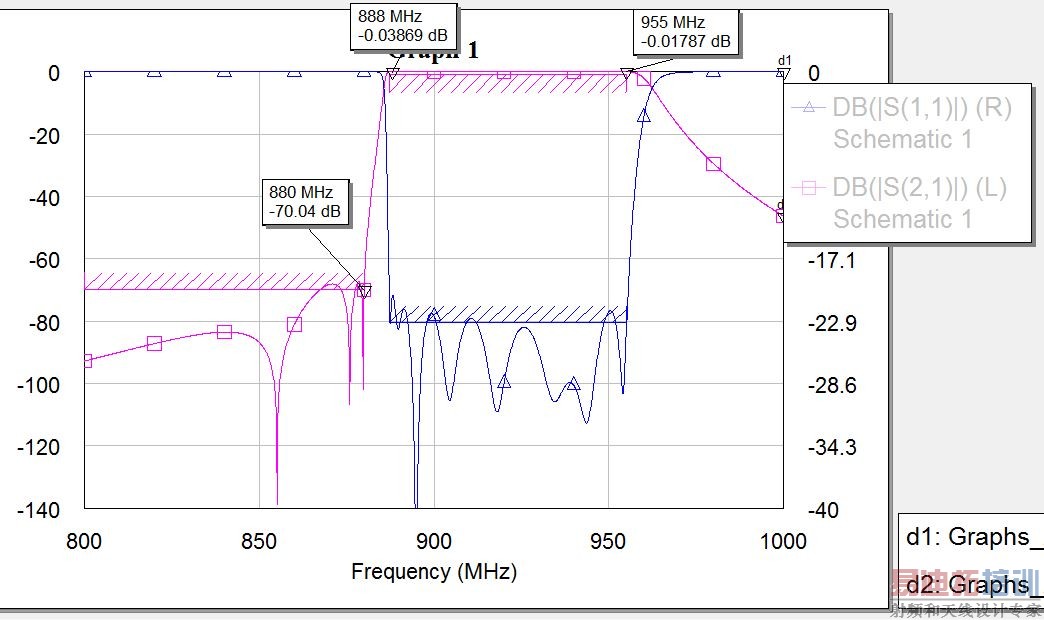

协同后模型变化及仿真S参数，通过波形看设计基本上要比多端口好很多，如果需要更准确设计，协同需要大量时间调整模型逼近，可能能得到一个好的结果。

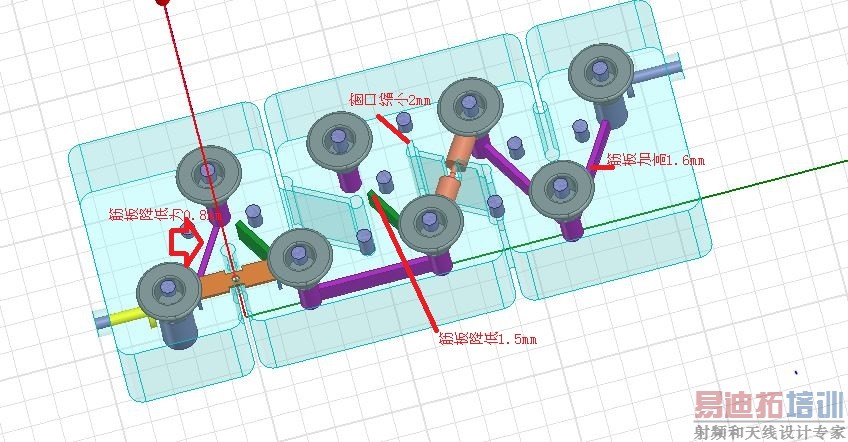

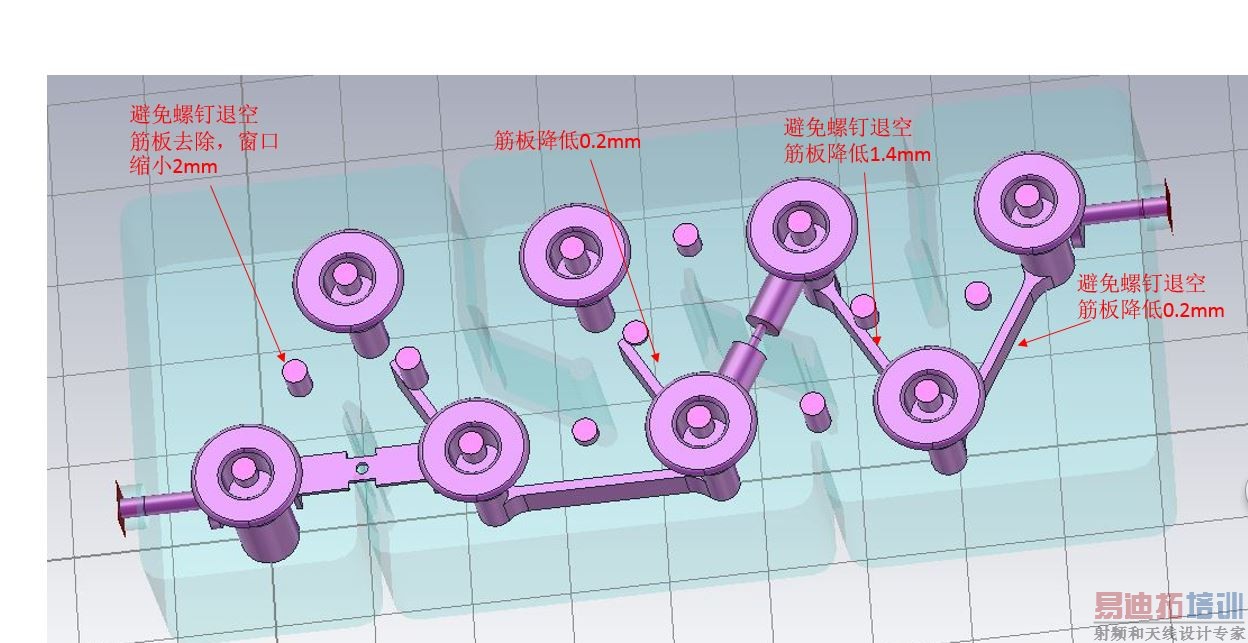

3、精确设计。对协同过模型进行精确设计，发现部分窗口还是过大，有的螺杆会退空。对窗口做了优化仿真，得到一个理想参数，对设计一次性通过有极大保证，可以在设计阶段对产品进行优化，以保证产品良好性能，缩短开发周期，降低开发成本。
