开口环谐振器如何仿真其有载q值Qe
录入：edatop.com 点击：
这样的仿真结果应该在HFSS的那个模式中实现，端口如何设置？
一般是用群时延来实现的 可以直接用驱动模式导出groupdelay 根据书后面的公式计算
回覆的不错，但是...楼主想要的恐怕不是你想的。
其实这个问题的核心在那张图片里已经写的很直白了，只是我不了解"急躁症"要如何下药才好！？

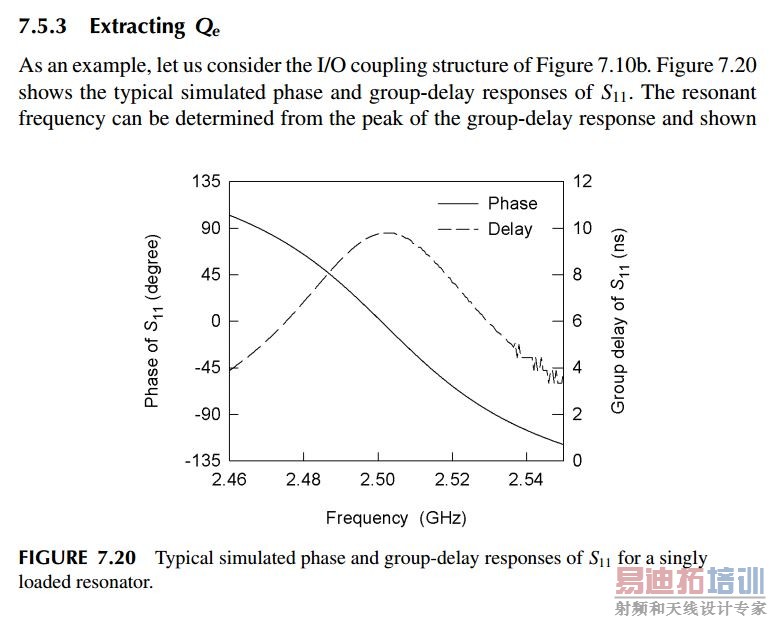

问题的核心在于要得到Load Q之下的Qe！但该文作者也写的很直白了--一切的根源在于S11这个反射系数身上，相位角 / 群时延迟只是作者用另一种方式去求解Qe。
求解Qe的另一个方式是用S11参数倒出Y11参数、z11参数...都是可以求解的！这是我不明白楼主为何执意要用HFSS的图表，来表达相位角 / 群时延迟的意义？
何不直说是Ansys hfss软件你还不会用，这样会不会痛快一些！？
例中的也算是滤波器，如果要用哗众取宠的名称？可以用（机械式截波器）！
**其实应该说怎样调出右下角的项目表才是楼主的重点！！
嘿嘿想必楼主肯定和我一样 一开始软件的细节地方不会用还望大侠以后多多指导啊
谢谢两位指导，已经解决了我的问题
差点把我也绕晕，原来楼主的深层意思是如何找到这个项目表啊，
还是foxman挖楼主的意思挖的透彻
这没什么值得探讨的
只是让我想起当年我老板为什么会回我那句：它没什么道理、它就是这样！这句话其实有两层意义，
1-.是你真的问到最基本的点上了，没得再解释了。(这是我老板当时的心境，因为事后我确实找了很多佐证，都证明我老板当年所说的就是最原始的那个起点。)
2-.是你的老板真的也不懂！只好回你这句让你知难而退。因为现在中国的氛围，未必会像我当年那般的执著一路追根问底（看现在中国的氛围...大概就是这样了）
您好，耽误您一点时间，我最近刚开始学滤波器的设计，在仿真微带滤波器的时候，首先需要确定每一个cell的谐振频率，但是我发先在终端驱动模式下，使用馈线的长度位置，以及馈线接在谐振器上的馈电位置都会不同程度的影响谐振的频率值。
我想请问的是，单个腔体（微带的，例如半波长开环）的谐振频率值在提取时，激励应该怎么加呢（也试过用本征模求解，Q值和谐振频率值都似乎不对）？
我找到了论坛上有大神上传的关于周期性天线阵列里的单个cell的频率的提取，我还在学习中，不知道是否可用。 按照前人的经历，我觉得也不应该有这么复杂，只是我实在不懂，还请您帮忙解惑一下，不胜感激！
能否帮忙指点一下，多谢！！
