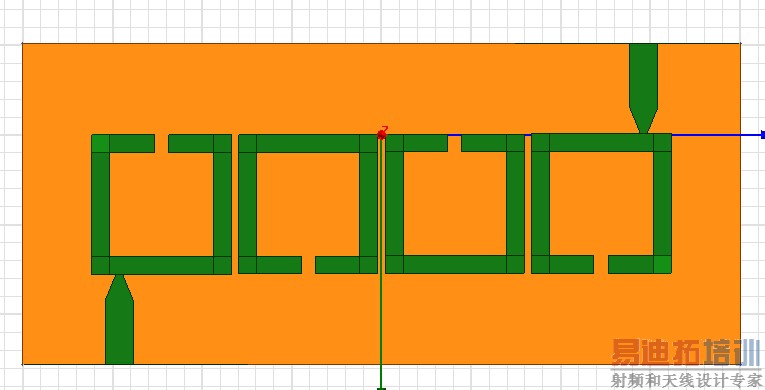

小弟在自己试着仿一个微带开环滤波器。问题种种啊。头都大了。请各位大侠帮我指点指点。

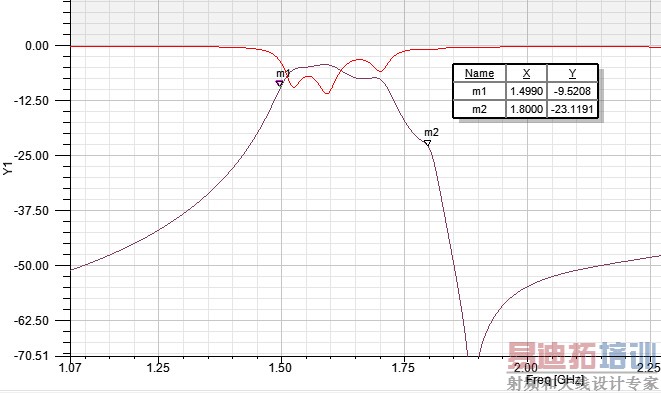

频带是1.5G到1.8G，回波损耗20dB，4阶的。S11已经调到出现4个波谷。

滤波器设计的是没有零点的，但是为什么会出现类似零点的响应？
S21的右肩部分始终提不上来，请问怎么回事？
恳请各位大侠们指点指点

我觉得如果能把后面的零点弄掉的话，应该就能好很多了。四个波谷趋于成型

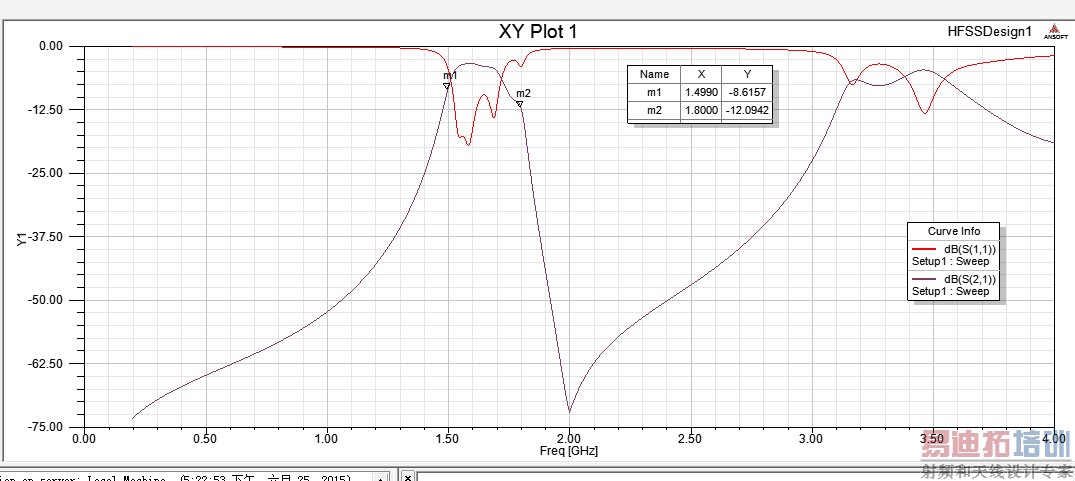

原来在倍频的地方也出现了。请问这种情况怎么解决呢？

调间隙会改变频宽、减短会把频点往高频处移动。就酱了，另外air box的高度与微带线的距离也会影响频点！倍频镜像这很正常，除非你想在你电路之后插一个低通线路。
注意一个窍门：高频在端口近处、低频在端口的远处，频率与时间是倒数（f =1 / t）

谢谢你！！一句话说出了我一两天的仿真经验哎高频在端口近端的意思是：调整端口近端的的间隙，能把高频处的频点上移？
还有一个问题，回波损耗始终调不高，这个应该是板材的损耗了吧？是吗？

是频率越高距离端口的距离越短（就是行波的所在位置）、回波损耗始终调不高，是板材损耗＋微带线线路的阻抗匹配、屏蔽盒的裁积。**信号馈入点的型态、长短很重要。

嗯嗯好的我自己在琢磨琢磨。真是太感谢你了

你好，最近也在学习这种类型的滤波器设计，有个很basic的问题请教下。
单个谐振单元的谐振频率你是怎么计算和仿真的呢？

我自己在做仿真时发现，改变馈线（50欧）的长度和馈线位置时会很明显的影响单个腔体的谐振频率，所以想请教下这里的单个腔体的谐振频率以及Q值到底是怎么提取的呢？

也使用本征模的方式做过，Q值明显不对。求各位大神指导
多谢

发个模型上来，帮你调一下回波损耗

自己看看。其实很多办法的
