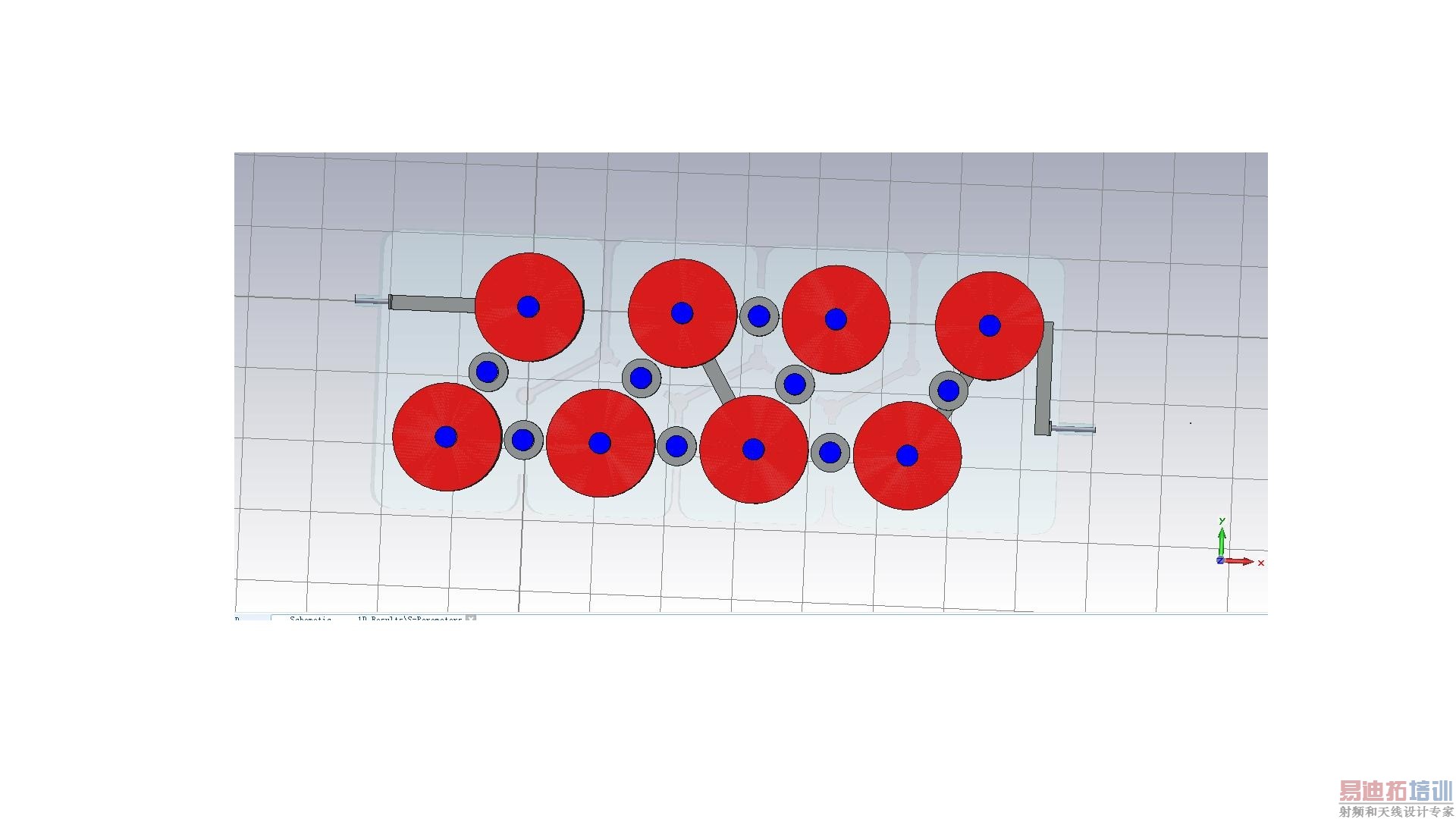

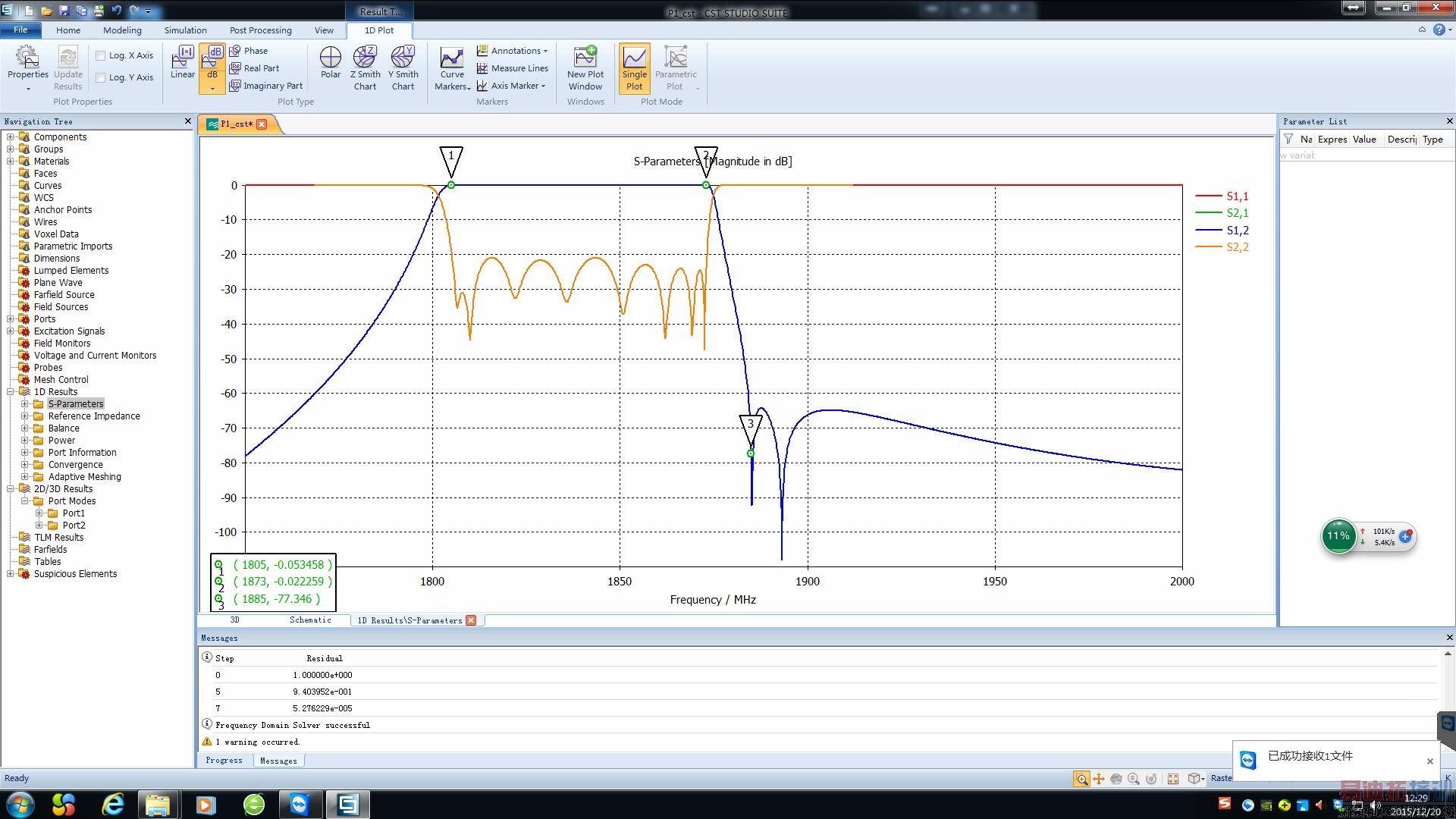

8阶+2零点TE模介质滤波器
录入：edatop.com 点击：
楼主够猛，很高产。
能不能秀一下你做仿真的电脑配置？
对于介质或介质金属混合滤波器。不管是TE模还是TM模，寄生相对于金属腔来说会差很多。特别是像楼主这样，为了产生交叉耦合或增强耦合，使用了金属片。金属片本省的谐振频率如果在通带附近的话，可能会导致带外抑制不够。
这样整体仿真可以精确的预估金属片或整个滤波器的寄生对抑制的影响，在设计阶段就采取相应的办法。提高设计的准确性。
非常不错的方法。

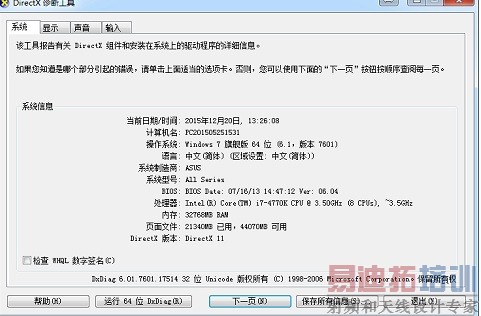

配置32G内存

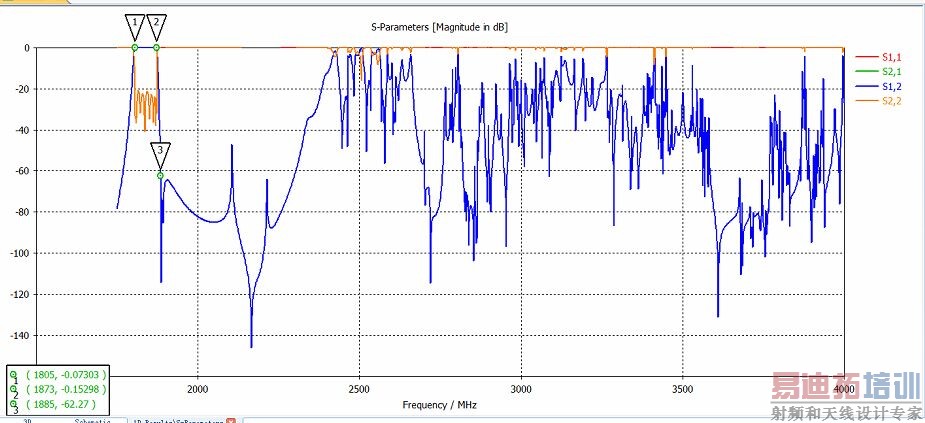

谐波会比前仿真期预估迁移1GHz，金属片谐波还是比较严重！
看来纯介质滤波器的谐波很差阿。加入金属片恶化更加严重。
就是不知道优化介质谐振器的形状，会不会把谐波往右边推，能推多少？
搂主可以试着把4-6的耦合金属片减短，最靠近通带的谐波可以往右边移动。如果能够恰好落入凹坑里，改善最明显。
别的地方只能靠万能的低通了，冒似这个滤波器的低通设计会有难度。
楼主没用GPU加速吗？
目前好象四面体网格的有限元还没有人用GPU的吧
諧波問題還是很嚴重 只能用混合式解決嗎
介質DR 的缺點好難改進
要精心设计介质和金属的配合，才能做到性能的互补。
你老人家是台湾还是香港人？居然使用繁体字
