电感量确定
录入：edatop.com 点击：

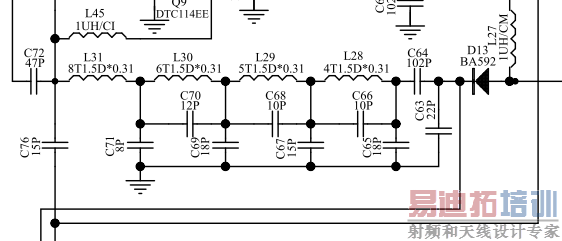

谁能帮忙确认下 图中几个电感感值是多少么？中心频率是145MHz 4T1.5D*0.315T1.5D*0.31 6T1.5D*0.31 8T1.5D*0.31
标示的不是感值、是线圈的说明。
xT=圈数、xD=线圈直径（有时这是指加感磁芯直径）、0.31＝线径（漆包线直径有时用AWG＃）单位：mm... 所以本农民_我猜不出它的感值

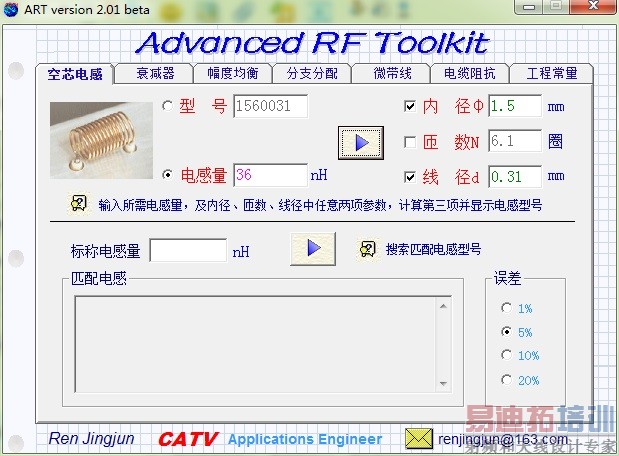

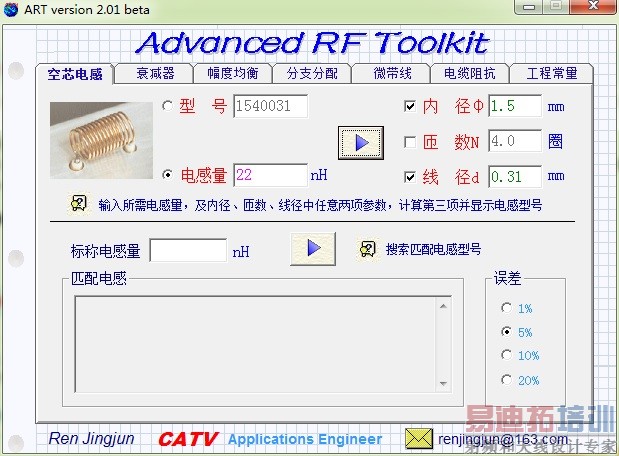

谢谢 你的答复！我用软件算了下这几个值， 这个电感和电容的接法应该是个带通滤波的接法，就是不知道这几个值是不是合适。
好像这样算也不准确吧，期待答案ing
适不适合？带进schematic中去仿真一次就行了。但是原理图中有一个盲点！就是那个标称上uH的L27、L45摆明了是磁芯电感，但是它不是标准磁芯电感的制图格式。
所以...这几个是空心线圈？磁芯线圈？..无法从原理图中分辨，如果是一分工程用图上面应该还要加注air、coil、LH（左绕）、RH（右绕）...等资讯！
唉～农民就是苦命呀什么都做了。
其实我知道这个电感值也就可以了，中心频率点是145MHz的，这个带通滤波电路电感值取多少比较合适呢？
只想告诉你实作时，线圈位置并行、垂直、疏密、LH、RH...都能调适带宽、频点、拒斥比...你猜哪个电感值比较适合！？
