请问这个滤波器的原理是怎样的？
录入：edatop.com 点击：

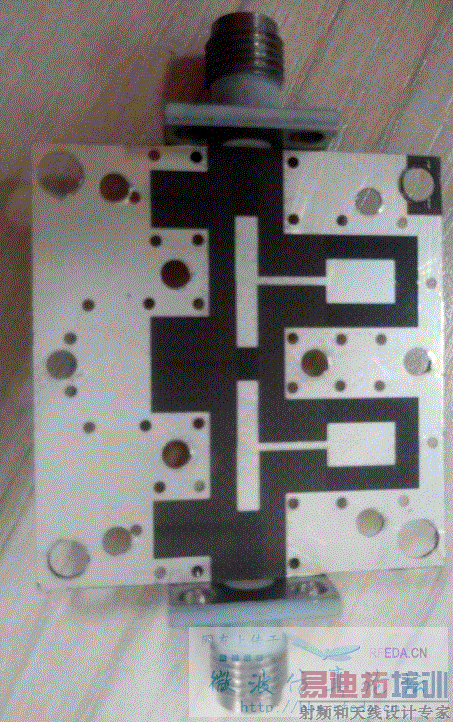

买的一个带通滤波器，3GHz-8GHz，测试了性能很好，不知道介电常数是多少，大概0.3mm厚。想仿一个类似的，按照空气介质，类似的尺寸仿真了一个，带宽很窄。请问大师们这个端口是否属于共面波导（无地）馈电，这种形式属于那种函数呢？椭圆函数吗？这种滤波器该从哪方面下手呢？
-----------------------------------------------------------------------------------
忘记上图了。
没图片？上传个图啊
上了哈，请你看看，
看样子属于高通滤波器的一种，基板的介电常数应该比较高，你用空气介质pcb上下的耦合量太弱，所以带宽比较窄
感谢你的回复。不知道他的馈电处是无地的共面波导还是微带线馈电，我想根据他的50欧馈电反算出介电常数。
