分享一个滤波器多端口参数提取工具

录入：edatop.com 点击：

MPFA为Multi-Ports Filter Analysis缩写，即多端口滤波器分析工具，用于滤波器多端口仿真中生成的SnP分析。
多端口仿真是一种十分有效的滤波器全腔仿真方法，在每个腔体内部加入一个Lumped Port端口，再利用传输模理论从Y参数中提取出耦合谐振参数，仿真的同时也进行了一次提取，具体的方法可参考文献【1】。

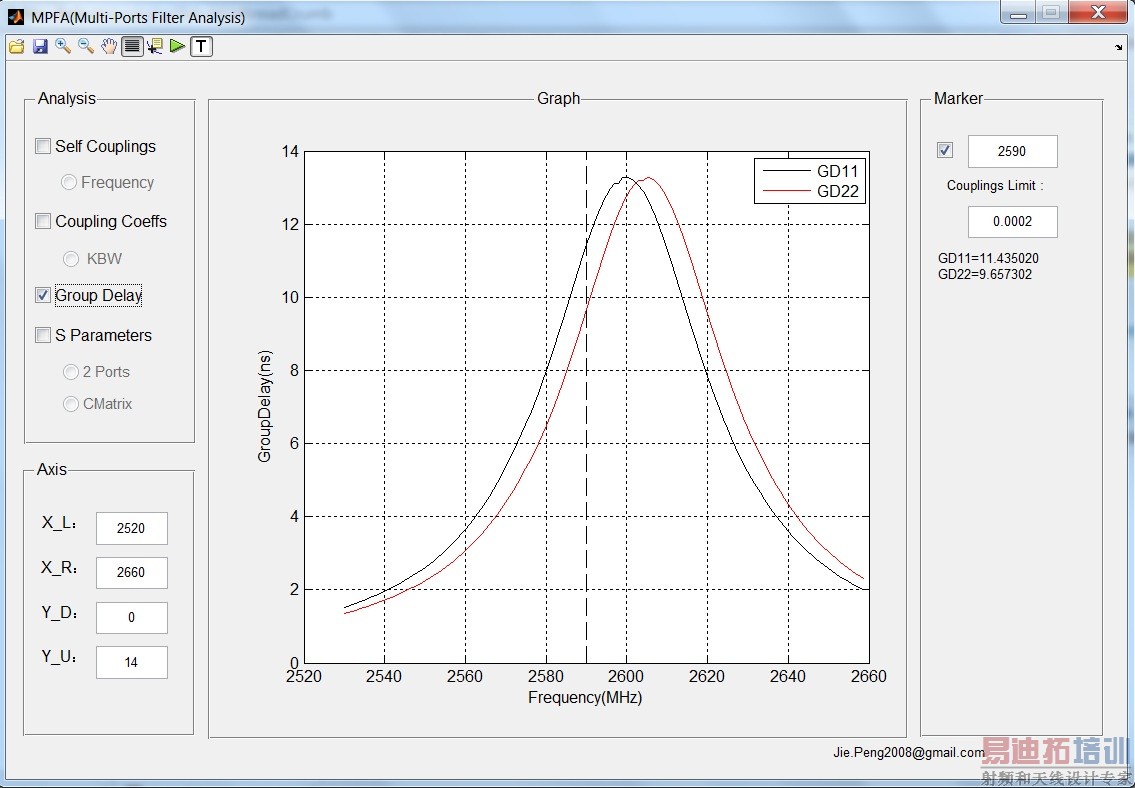

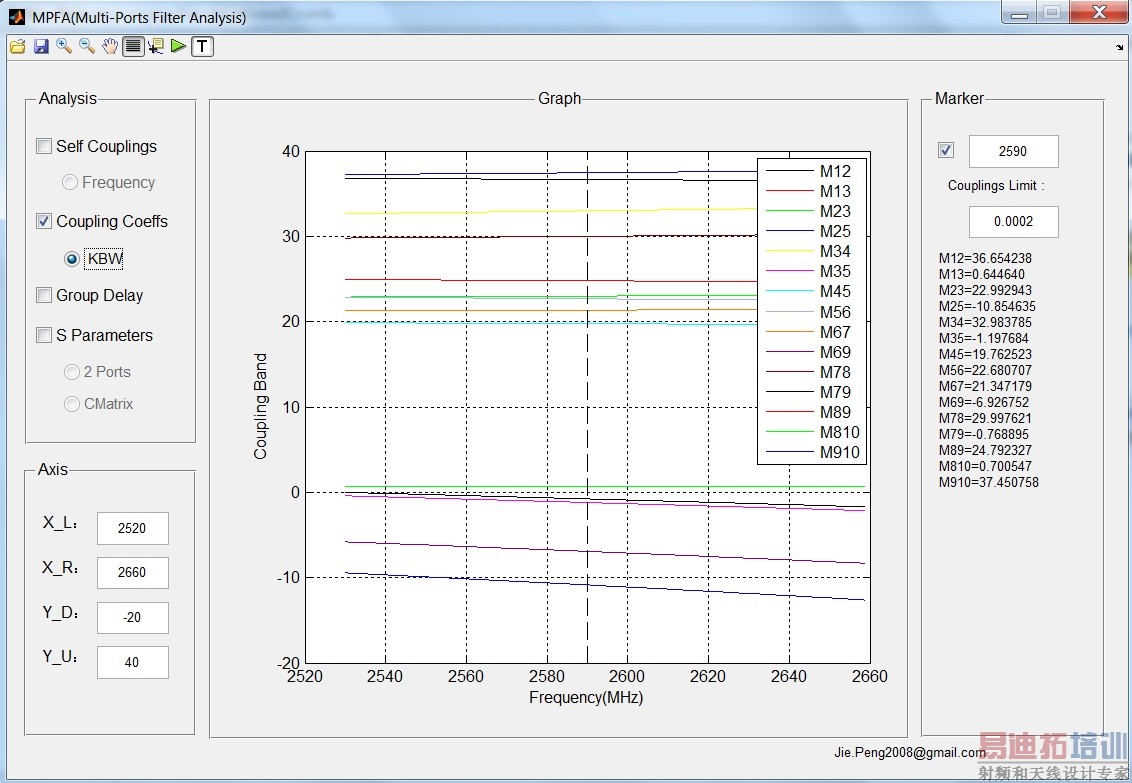

考虑到每个耦合谐振参数的计算都需要在HFSS中输入一个计算公式，而且通带特性的查看又需要导入Designer中处理，于是利用Matlab RF工具箱写了这个小工具。只需要导入SnP文件，便可以得到所有需要的耦合及谐振参数，还可以查看通带特性以及端口群时延值。

附：近期工具升级，增加了单腔频率调节功能，模拟电路软件中对Lumedport端口增加电容，通过调节电容值来调节其频率。
