谐波问题
录入：edatop.com 点击：
问一下谐波是由于什么导致的？如果要调试的话有哪些办法可以尝试？
自己顶一下。
几次谐波？倍频？滤波？
想问一下谐波是怎么产生的，是系统的非线性造成的吗，如果出现2次、3次谐波可以进行怎样改善，谢谢。
路过
分兩個方向來請,一個是在conducted測試條件,另一個是radiated測試條件.
若是在conducted情況下發生,可以試著調整匹配電路及改變匹配電型式,匹配電路也同時存著濾波器的功能.例如從低通濾波器改成高通濾波器.根據ASM的規格書,去針對2倍頻及3倍頻的抑制規格.如果計算後,都達不到規格,就必須更換ASM零件.
若是在radiated情況下發生,可能發生在接地不良,例如隔離罩吃錫不良,或FPC軟排需接地或鋪銀漿或銀箔.我也遇過相機模組插座接地不良造成問題.一般而言訊號會有回流路徑,當高頻回流路徑阻抗過大,訊號會選擇從大氣(377ohm)作為回流路徑,就發生了所謂的諧波問題.可以從PCB layout著手改善,或加bypass電容.
以上所列只是一小部問題原因,學藝不精,若有不正確的地方,還請更正,謝謝.
谐波
harmonic
我现在也在调试（FGU）
学习中啊
以电路观点 就是非线性效应没错
如果是Conducted
可以调一下PA Out的Matching
弄成Low Pass Filter 可以抑制谐波
或是看Load-pull把阻抗点Tune到Harmonics最小的位置
再不然 有些GSM PA input 会有衰减器 例如 RFMD的
也可以把PA input的衰减器加大只要你确保input power有符合
PA 的Spec就好(一般要求0dBm 6dBm)
如果是Wireless 确实还会牵扯到机构
除了加强Grounding 缩小回流路径

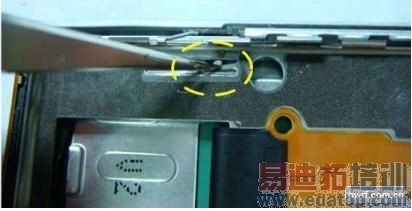

要注意有些Grounding 只是小小细细的弹片
这很容易导致Grounding不稳定
要嘛完全Open 要嘛完全Short
最怕这种Grounding状态 处于Open跟Short模糊地带的
因为这样就类似一个Switch开关
Short就有回路电流过去 Open就没有
而Switch开关本身也是一个非线性系统
当然会导致幅射谐波的恶化
我也遇过ASM引起的Conducted谐波问题
如果是高通平台
可以调一下NV
我那时是把Start Time提前 也就是拉长Rising Time
如果Time-domain的上升曲线越平缓
当然有助于降低Frequency-domain的Harmonics
谐波一般在信号上升下降沿容易出现，这时使得曲线平缓一些就能减小谐波；
非线性器件也容易引入谐波，此时类似乘法器（混频），会产生高频信号；
反射同样会引入谐波，还会烧管子
辐射也容易引入谐波。
对于不同的谐波问题，处理方法也不一样。
新手不怎么看得懂，不过留个记号，以后再来看。
你得说一下是，GSM的谐波，还是WCDMA的谐波。
是传导杂散发射吗？有人理解为整机的辐射杂散！这都是LZ表达不全的结果。还有，什么平台也不说一下。
就高通平台而言：
1、GSM，可以改NV的开关到PA的延时可以改
2、WCDMA可以在PA OUT处加个LPF来抑制带外。
