HFSS仿真模型错在哪里?

录入:edatop.com     点击:
 本人按照资料想建立基于左手结构的一种新型天线,但HFSS仿真出来的
S11与资料相差很大,我不知道错在哪里,望各位高手帮忙!(模型是2D的试验二,工作频率在1.373GHZ)
本想把图截下来的,但显示不了,只好拜托各位费心了,谢谢!

网友回复:

选driven terminal
你的同轴画的好像由问题,外导体在哪呢

网友回复:

谢谢楼上的意见,我更改了求解方法类型,但没有效果。
我的同轴线画的不对么,能讲的具体点么?小妹初学HFSS,很多都不知道,望各路高手多多指点!

网友回复:

你的同轴没有外导体

网友回复:

我想问一下,HFSS中同轴线是不是就是设coaxpin是pec,coax是vacuum么?
还要专门设外导体么?

网友回复:

啊能把文献发上来,看得更清楚些

网友回复:


这种说法不完全对。如果同轴线外面没有其他的物体,这种说法是对的;你的模型中同轴线位于辐射盒内部,就需要单独设置外导体了;
一种方法是在coax的外面再画一个金属圆柱;另一种方法是直接将coax的外壁设置为pefect e 边界条件

网友回复:


文献放在一楼,望各位高手帮忙看看!

我如6楼朋友所说更改了coax外表面设置,但还是无法达到文献效果,请大家再看看还有哪里出问题了呢?

网友回复:

搂住你的trace和antenna似乎画在substrate的同一面上了
还有你的扫频时count设置太小,以至于曲线不光滑,把你的求解频率最好设置为中心频率

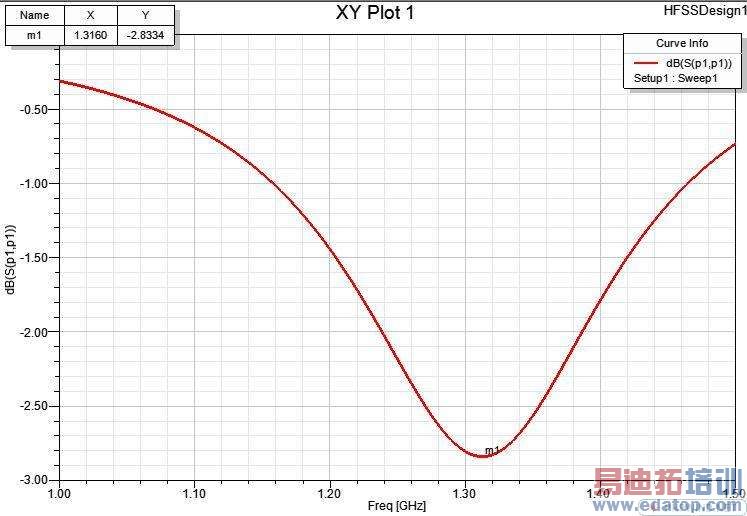

但是可惜的是s11只能达到下面的曲线,有待进一步检查模型和文献
