微带天线匹配问题

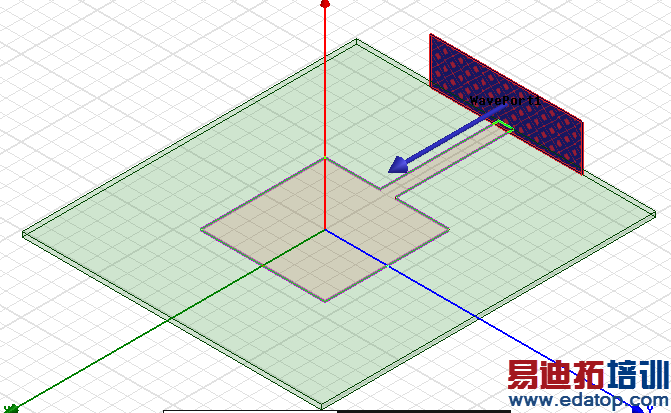

国外有个学微波天线的网站：http://www.emtalk.com/mwt_mpa.htm，这里给了个例子让我们如何去测试天线的输入阻抗，网站提供 MPA.zip (10 K) 下载次数:4 这个也确实和群里的一个经典的帖子的步骤一致http://bbs.rfeda.cn/read.php？tid=74334，但是按照他俩的设置来，结果总得不到国外网站上的那个343欧，我加了个地修改加地 MPA3.zip (39 K) 下载次数:0 （不知道有没有用？）没加地修改未加地 MPA1.zip (42 K) 下载次数:1 也试过。但是仍的不到自己想要的结果。最后的结果证明，中心频率并不一定是2.4G，地不用加，我估计跟边界条件有关。

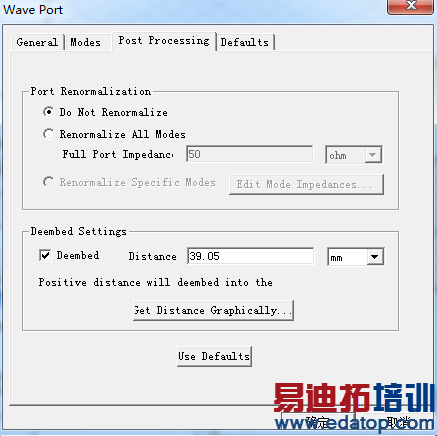

de-embedding

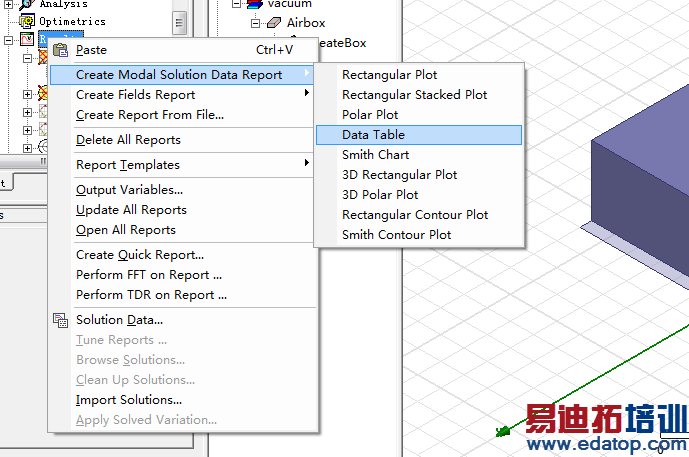

设置一
  设置二
设置三

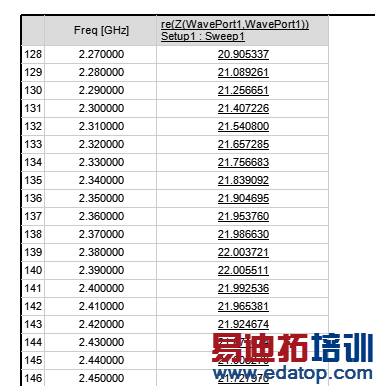

        结果一

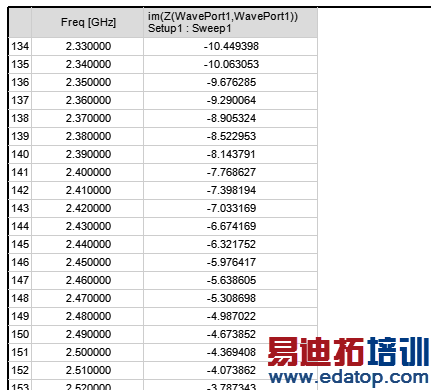

    结果二 （可以将结果一和二放在一个地方用图表的形式显示，就可以看到中心点在2.37G）
