这种优化怎么做

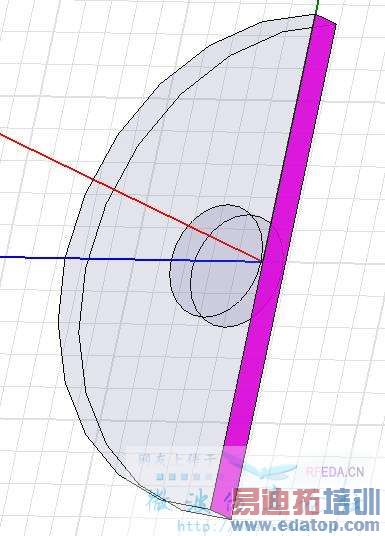

这是很短的一段传输线，我想优化内导体半径和它到紫色边界的距离，实现当紫色边界为PerfE时，传输线的特性阻抗是一个值，当紫色边界为PerfH时，传输线的特性阻抗是另一个值。
单独优化一种情况我会，可要同时使两种情况都满足要求我就不会了。
请大家帮我想一想，谢谢！

网友回复:

可以借助vbs脚本程序来控制。

网友回复:

VBS是什么啊？可否上传个例子让我学习一下啊！

网友回复:

VBS是hfss自带的基于VB的脚本语言，10.0版本的帮助文件里有关于VBS较详细的说明。
扫描变量和改变边界相对简单些，结果输出会比较复杂，如果没有VBS的基础，恐怕不大容易讲清楚。

网友回复:

好的，我看一下。谢谢你，flyrock。

网友回复:

你两个边界条件不同，并且是相互制约的，当满足第一个条件的时候，第二个不一定能满足，反之亦然。我觉得你没有必要在同一个仿真中对两种情况优化，你仅仅需要在两种不同的边界条件下分别优化，然后比较两种优化结果对内导体位置的要求，取一个最接近两个目标值的位置就行了。当然你还要考虑一个权重的问题。

网友回复:

我仿的这个是在设计3dB定向耦合器时进行奇偶模分析的时候，为了分别达到奇偶模阻抗值，对内导体半径和内导体间距离进行的优化。
我理解按照奇偶模阻抗可构造两个方程，内导体半径和内导体间距离是两个未知数，应该可以有解吧。
