Incident plane wave在沒有設定Aborbing B.C.情況下會直接穿過boundary
录入:edatop.com 点击:
Structure:一個cubic,材料為真空。
source:cubic正中間assign一個向Z軸傳播的uniform plane wave,E-field mag為1。
Boundary condition:沒有assign 任何boundary。
模擬結果:

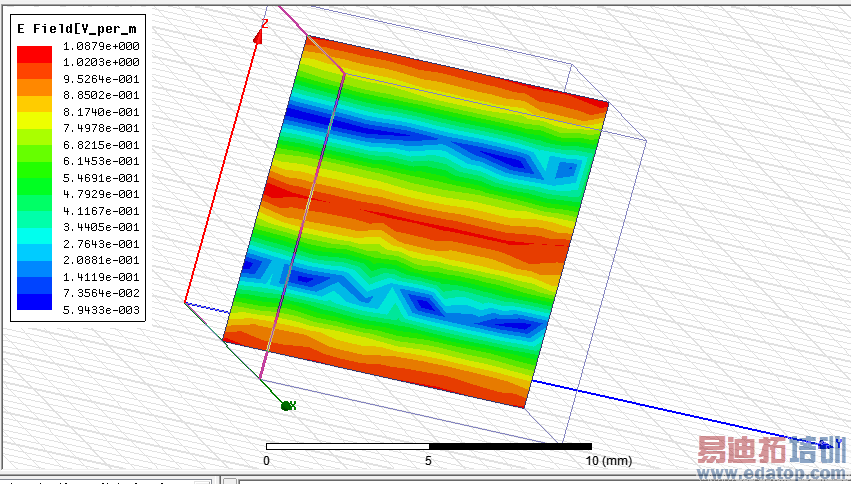

plane wave順利的向z傳播,直到cubic頂端,然後穿過去(如圖所示)。
我的疑問是,我並沒有設定任何Boundary,為何波傳到cubicZ方向頂端會穿過去,好像那邊有個aborbing boundary condition似的?
謝謝各位耐心看完我的問題。
source:cubic正中間assign一個向Z軸傳播的uniform plane wave,E-field mag為1。
Boundary condition:沒有assign 任何boundary。
模擬結果:
plane wave順利的向z傳播,直到cubic頂端,然後穿過去(如圖所示)。
我的疑問是,我並沒有設定任何Boundary,為何波傳到cubicZ方向頂端會穿過去,好像那邊有個aborbing boundary condition似的?
謝謝各位耐心看完我的問題。
抱歉absorbing 漏打一個s
没有太理解你的问题,不过你画的结构外为金属
你的意思是 若没有设定边界条件,那结构边缘就是PEC是吗?
